allegro 导入机构图

大家好，请问一下，在allegro中导入AOUTCAD的机构图，是不是后期在ALLEGRO中不能修改机构图呢，必须要把这里的所有的线都并合才能修改是吗?然后我在AUTOCAD中把线都已经合并好了，导入进去了，还是分开的，虽然用change变成了板框图，可如果要改一下，不能用Edit Boundary中去修改，难道只能重新在ALLEGRO中重新画机构图吗?有没有好的办法，能把AUTOCAD中的板框图导入同时还能在里面修改呢.谢谢！

manufacture>dimension/draft>fillet,角度设置为0

没理解你的意思  你的意思是change层面还是什么?

你要在板子里修改机构吗?

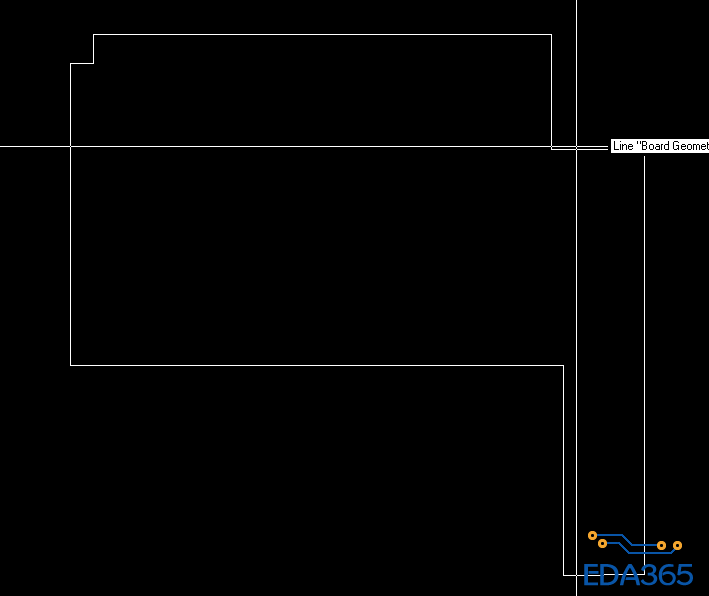

你可以用Edit->Vertex编辑端点的形式修改板框，可以在Line的任意一点去修改，修改是注意美观，不要把板框修改的奇形怪状。
或者单独画一端板框线，然后用Manufacture->Fillet，把Options面板中的半径改为0，可以合并两段线，然后删除多余板框线。

我的意思，我直接从OUTOCAD中导入的机构图在ALLEGRO中虽然把他设制了板框，但是呢?这些板框的线是一段一段的，不是整体的，所以呢?后期我要修改，就没法修改了，有没有好的办法，不要重新在ALLEGRO中用线重画新对着画一下机构，而直接可以让他们变成一整体，这样就后期就可以修改了。

从CAD导入到ALLEGRO的线就是一段一段的，你要先合并

manufacture>dimension/draft>fillet,角度设置为0

一段一段的线合并怎么操作?

谢谢！用了多年的ALLEGRO居然不知道这功能，看来得多学习学习

好像有这样的视频，你也可以找找看看

你好，我已经按你的方法一一合并了，然后通过，Edit-changer-outline,后想通过Shape-Editboungary修改不了呢?
是不是我哪里做错了吗，没做到位吗

合并的线还是line属性，不能用shape-editboungary来修改，你要是想把它变为shape属性，应该用shape>compose shape(线段必须是闭合的)

机械图应该是3d软件出的吧?应该可以出个板子外形的emn文件给你，因为我忘记autocad是否可以出emn文件。

能把合并的线变成SAPE呢?
