关于电阻电容建库，求助

orcad的?还是封装里写的?
我见识少，没见过。

我们用的是Design Entry HDL

啊，那就懂了
HDl的是要原理图封装映射PCB封装的，PCB封装可以一对多，原理图里细分就好了~

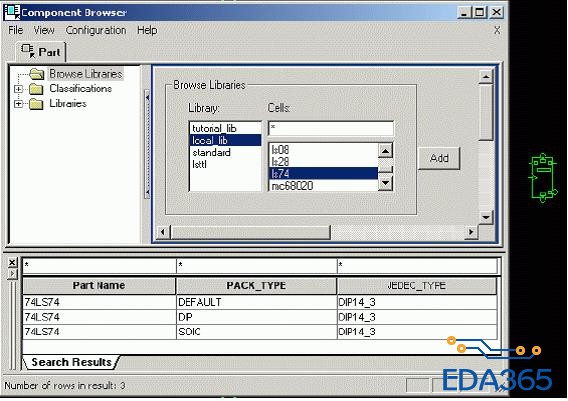

比如图中这个例子，一个74下面对应有几种封装的芯片。那么在做这样一个器件的原理图库的时候，怎么把每个不同封装的芯片信息做在一个cell里面?

如果你的封装的引脚名称和个数都是一样多的话，直接在cell上右键新建一个PACKAGE,然后还是和原先的PACKAGE一样对应好就好了，有几种封装就NEW几个PACKAGE，如果封装的引脚名称和个数不一样，比如QFP的和QFN的，一般现在QFN的会在封装的底部中央多一个散热焊盘，那个你就要再新建一个CELL，新的CELL比原来的CELL多一个散热焊盘，建好了之后在新CELL上右键新建一个PACKAGE，其余步骤没有区别。

学习学习，呵呵！

富士康的同事是有人专门做这块的，弄好后保存在数据库中，供所有有权限的人调用

这个就是建原理图封装和PCB封装比较麻烦，不过很严谨。
