请教：allegro shape to shape,shape to line间距设为0，实际仍有20mil间距
录入：edatop.com 点击：
在spacing约束设置里，将shape to line, shape to shape的间距设为0，结果实际仍有20mil的距离。
如果设为10的话，实际距离约为25mil.
我看过网络间距，以上两项也是0.

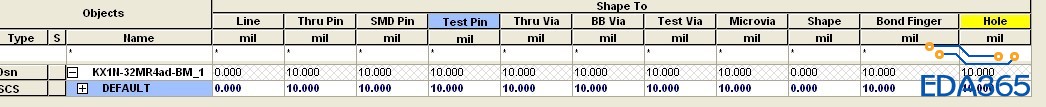

约束设置：
敷铜间距：
线到铜间距：
设10实际为25，看下这个数据是不是15了?
如果设为10的话，实际距离约为25mil.
我看过网络间距，以上两项也是0.
约束设置：

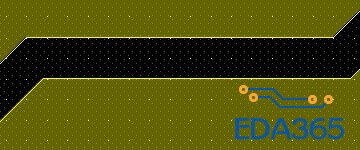

敷铜间距：
线到铜间距：
设0应该是软件判断为非法设置所致，但是设10实际为25有点奇怪，非0的情况没发现有问题
设10实际为25，看下这个数据是不是15了?

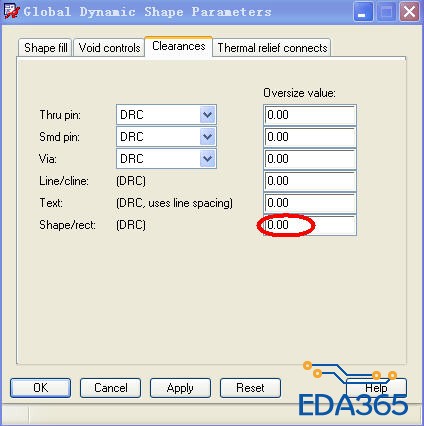

动态铜中应该有设置间距
谢谢路上两位，应该就是动态铜的设置问题。
