约束管理器李如何将一个XNET与其他的NET设置相对传输延时啊。
录入：edatop.com 点击：
如题，感觉相对传输延时是对NET来设定的，可是我这一组等长中时钟信号上串了一个电阻，这样我就没法设置时钟线和其他的数据线之间的相对延时了，总是没法把电阻那一小段包含进去，求高人指导如何设置XNET与NET的相对传输延时。

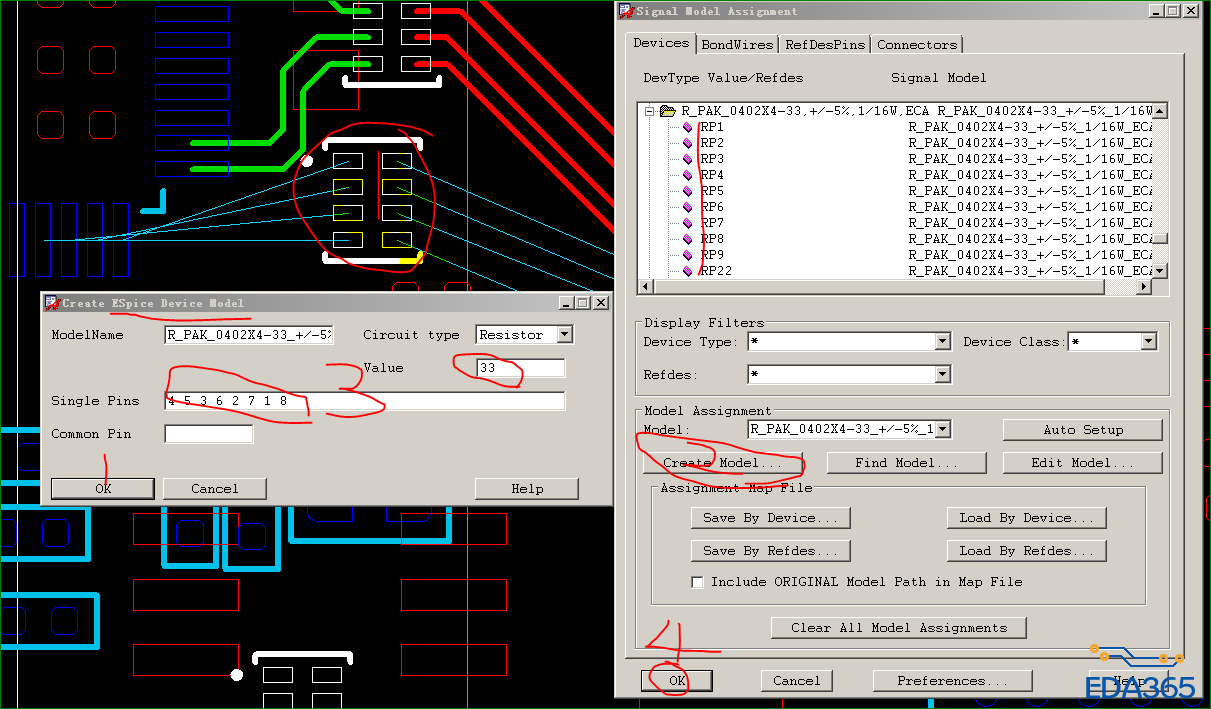

举个例子：设排阻的XNET,先选命令Analyze-->model assigment,分下图的几步。设好XNET，在约束管理的相对传输延时设match group。
