请问Allegro怎么设置让网络名显示在走线和焊盘上？
录入：edatop.com 点击：
如题，谢谢！
软件版本要16.6才行，启动OpenGL模式即可；

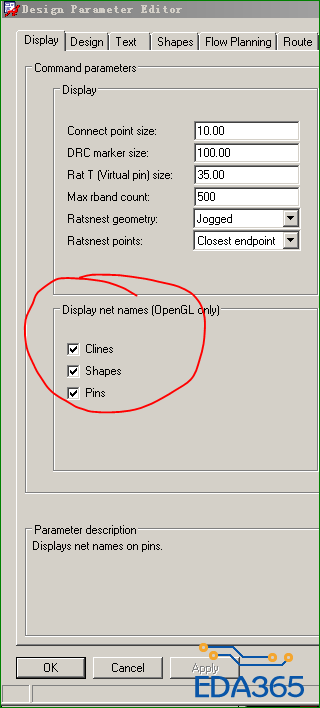

启动OpenGL模式后重启allegro，在Setup---Design Parameter可以选显示项。
“启动OpenGL模式”是这样操作吗?setup→user preference→display→Opengl，在这个页面中去除“disable_opengl“后面的钩对吗?
我是这么设置的，但是没有在setup→Design Parameter中间没有选择显示网络名的。我用的是16.5版本。请问小编用的什么版本?
注意，要16.6版本才能显示网络名。
只有16.6才行的
