关于负片

录入：edatop.com 点击：

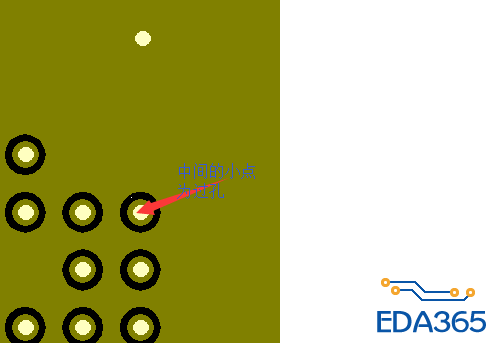

有人说负片的唯一好处就是数据量小，但是小弟有疑问，负片要用antipad，如下图

从图中可以看出，antipad处对于非GND网络，在该层都是没有Regular pad的，和正片是有区别的。
不知道我的理解是否正确?望各位指导，这是否意味着非GND的信号线直接通过，没有Regular pad，对信号质量是否有好处?

通常出Gerber时都是要把内层的NFP（非功能焊盘）去掉的，多余的焊盘会产生寄生电容

板子里试试不就知道了，又不要钱。

仿真太麻烦

lz理解正确，

对过孔上传输的信号有好处，能降低过孔的寄生电容

抑制了没用吧

这样还是会留下焊盘

我弄错了，可以了，谢谢大家

谢谢！

定一下
