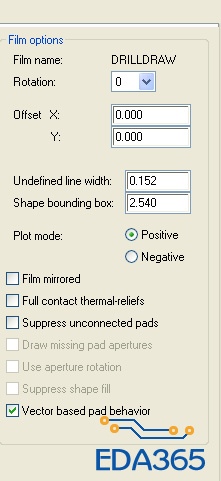

导artwork里面下面这个选项是啥意思呀？出gerber要不要选？
录入：edatop.com 点击：
导artwork里面下面这个选项是啥意思呀?出gerber要不要选?
用于负片层，填充焊盘。
一般内层焊盘是通孔所带的，如果不够选此项，gerber中会有一个与钻孔等大的空白区，勾选的话，整个焊盘就会填满。
发不了图片，建议自己输出对比一下会更直观。
大神，对勾上面可以选的那三项是啥意思，也给解释一下吧，谢谢
1、gerber镜像；
2、负片连接盘全连接；
3、去掉内层无连接的焊盘；
谢谢小编详细的解释
