allegro 负片，过孔连接方式问题
录入：edatop.com 点击：

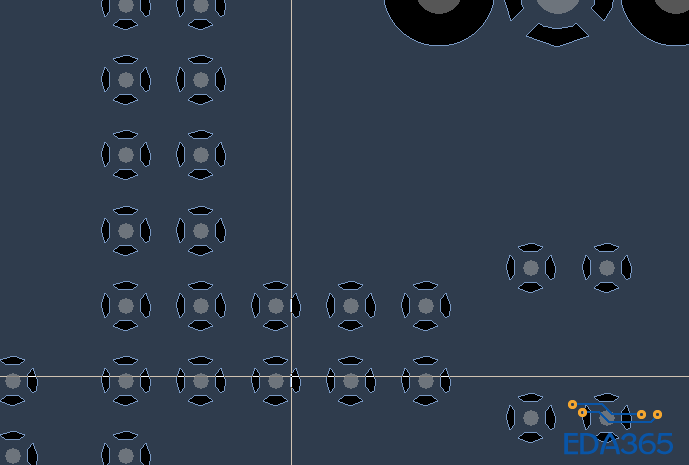

正常的常用负片连接如图1.可是现在我的图变成这样了。感觉好奇怪！不知道怎么弄的。求解！
把padstack打开看看里面的antipad是怎么设置的
软件版本号?
allegro 16.6 037补丁
那没遇到过这个问题。我印象中16.5不打补丁会有类似的情况。同样你看下ANTIPAD的参数吧。
负片相反的，就像花焊盘的效果！第一附图 间距那些都可以调整。技术支持群：168837110
第一幅图是通过花焊盘和shape相连接，第二幅图的那些过孔和shape不是一个net吧，那个方形框是anti-pad；如果是要相连，那就修改thermal relief的参数，线的宽度是可以改的
