Allegro 导出gerber时 drill文件中没有dimension文字等信息

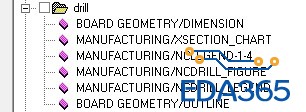

如题。之前的设计都是OK的，在画这一版时候不知动了哪里，gerber中的drill文件用CAM350打开时只显示了板上的过孔，而没有其它层。但是在artwork中该层明明添加了drill chart 和 dimension信息（附件中drill film），而且PCB 视图中打开drill层时也能看到（附件中drillview）。请问哪位大侠可以指点下?是哪里出了问题?小弟不胜感激！

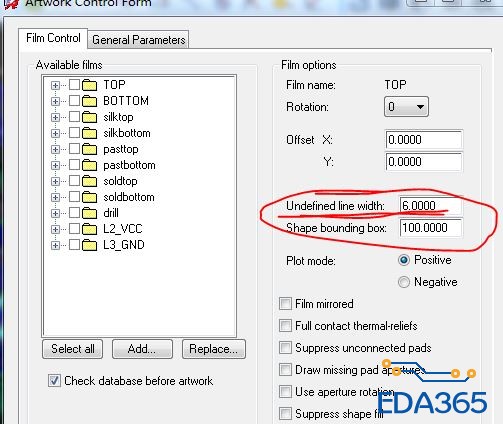

默认线宽~~~~别写0就可以了

谢谢你的回复！
按照你的方法试了，不work啊。导出来之后钻孔符号的线倒是变粗了，其它还是什么都没有...

打开图层开关中的Manufacture/Photoplot_Outline层，看看有没有画个框，这个框是用来规定输出gerber的数据区域，区域以外的信息不会被输出。

Setup--Areas--photoplot outline重新画或把photoplot outline删掉试一下。

那就是小编们说的了。面子好大啊，两个小编来回复。

谢谢高手！果然是它的问题！
多谢多谢！

小编们英明！
小编们威武！

哈哈哈！
你不提醒我我还没发现呢~
谢谢你的关注~~~

另外小编，请教你另一个相关问题：
怎么设置drill chart的格式呢?包括文字的block, 表格的高度、长度等参数。

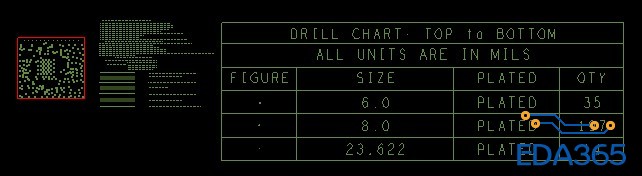

如图，现在我生成的表格和字体很大，跟板子的大小很不协调。
在线等你的答复~谢谢！

DRILL LEGEND 界面下，有一个可选择的template file 的选项，其中所选的xxxxx.dlt 文件就是dril chart的配置表，这个是可以编辑的文本文件

在X:\Cadence\SPB_16.5\share\pcb\text\nclegend\目录下有几个模版文件，是文本文件，可以根据板子所用模版文件进行修改，每项都有详细的解释。

好的，谢谢！

谢谢小编指导！
已经设置over, 虽然全是英文没有全看懂，但是关键的几个参数能轻易识别到，真是感激不尽！
以后要多来论坛逛逛，多向你们学习，哈哈！噢耶！

我这些个文件还是在工具默认的library中，得从源文件打开修改~
