PADS转allegro丢失了soldermask层和pastemask求解决
录入：edatop.com 点击：

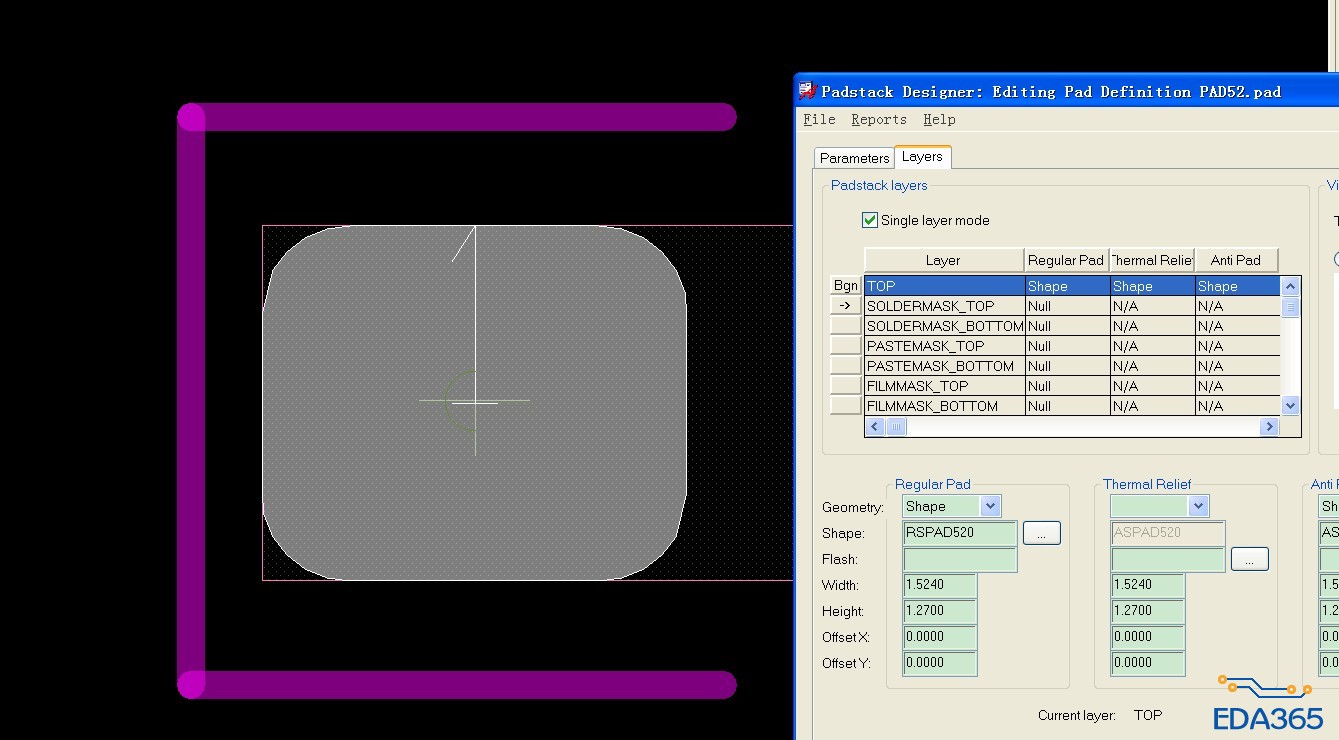

PADS输出.asc文件，然后在allegro中导入，打开导入后的PCB.BRD文件发现丢失了soldermask层和pastemask（确定这些层已经打开），检查单个封装的焊盘，发现确实丢失了，对焊盘进行添加这些层，无奈焊盘的形状是shape做的又不规则，所以不好添加，每个封装都是这样，修改起来工作量之大，所以我可不想这样做，急求解决，先谢谢各位了?！
使用的软件版本：allegro16.6
PADS 9.5
导入的时得勾show option dialog ，里面有生成sordermask的选项，你木有勾选~~
非常感谢阁下的回复，真的如你所言，是因为没有勾选那个选项的原因，勾选了就好了！另外我研究了下转换设置的选项，见形状设置增加3MIL使绿油开窗比焊盘大，大部分元件转换的效果很好，但是也有一些出现了这种情况，见上图，绿油开窗添加的离奇大，不知道是何种原因? 问题二，所以的钢网层也偏大，不是跟焊盘一样大小，求解?
那是异形焊盘转过来就变型的
请问下转换后钢网层也偏大的问题解决了吗?我也发现有这样的问题
