comment中ref des子类字符重复
录入：edatop.com 点击：

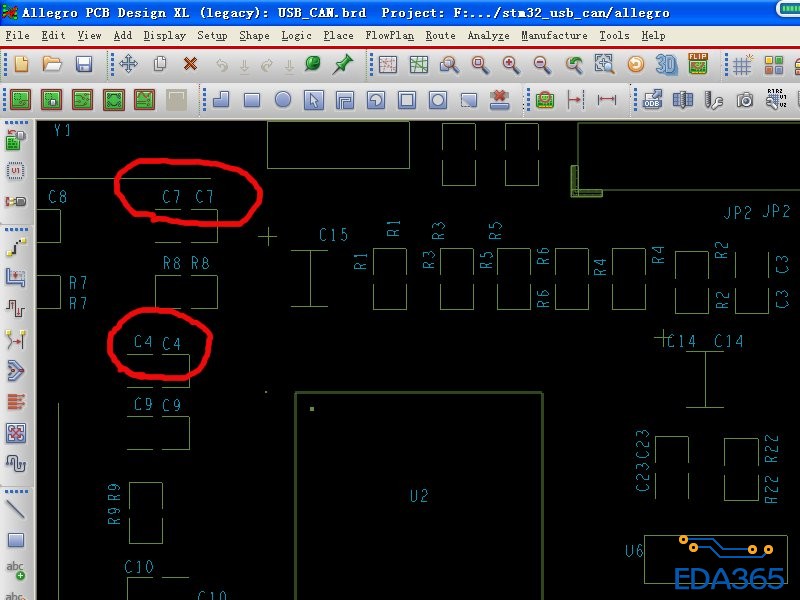

各位大神，我出光绘的时候，发现每个元件的标识符都是重复的，查了下，原来是ref des中每个字符串是重复的，不知道是什么原因，请大神们指点下！（附件图中红圈内的字符是重复的）
看下2个位号是什么层先 一个ref层应该不会出现2个位号的
要么就是软件bug 或者网标什么的出问题了
我看了下两个标号都是ref des层的，我不知道我操作哪里出问题了，恳请大神指点！
REF DES也有silkscreen 和assembly 两种。silkscreen是丝印，assembly是制作生产位号图的。一般出字符我都是 自动居中后 再摆silkscreen，然后打印assembly居中来用。你如果不用assembly 关掉就好了。
REF DES下面还有好几个sub class哦~~
