这个封装中间的部分怎么做?

录入:edatop.com     点击:

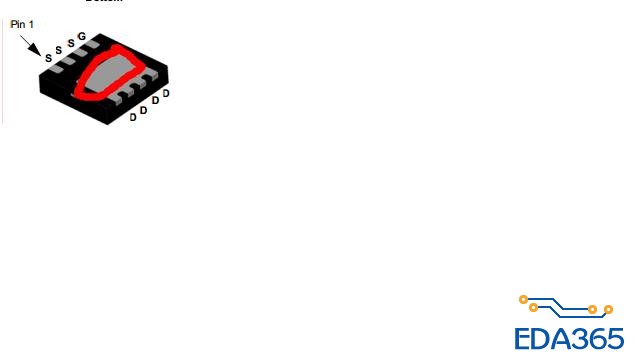

如图这个封装中间的部分和4个管脚连接在一起怎么做?求路过的大侠指点一下


直接做一个大pad,4个伸出去的引脚如果不想做成一大块就做ssm

做SSM是每个脚都用SSM做焊盘吗这样做出来中间的部分也做一个引脚还是直接放置SHAPE

直接一个shape包含4个脚和大pad,做成和mos管下面的引脚一样的图形

方法很多,如果pin number少了,可以4个shape垛一起,不过这样不规范

做shape

直接使用铜皮就可以啊

直接做一个大焊盘  就可以

power56吧 需要发给你

最好是一铜皮的,这样好一些的效果好的

好啊发过来学习一下
