相同网络过孔之间的距离约束设置问题
录入：edatop.com 点击：

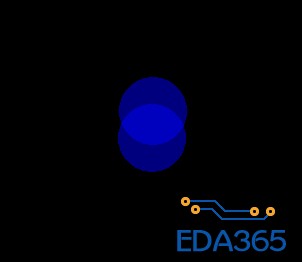

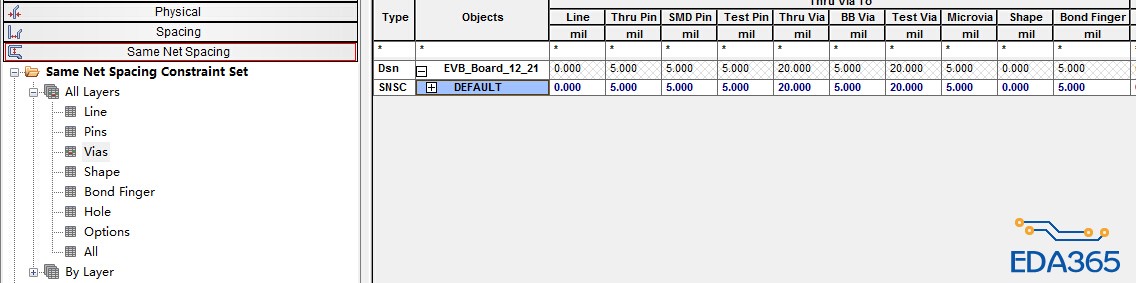

使用过孔阵列时，会出现过孔与过孔重叠的情况，显然是因为DRC设置不正确；于是将两个相同网络的过孔挪在一块做测试，发现DRC未能报错（如图1）。已经尝试设置same net spacing constraint set 中过孔之间的距离（如图2）。
问：该如何设置约束条件使得这种情况报错?
图1
图2
Analysis Modes中的Same Net Spacing Modes里面的Vias勾选了吗?
dzkcool你好，谢谢你再次给我解答，我设置了一下analysis modes-Same Net Spacing Modes里面的Vias，可是还是没有报DRC错误，是因为设置没有更新到CM么?我查了一下还是没能搞懂这里的analysis modes的设置是什么意思，用来做什么的，该如何设置它?

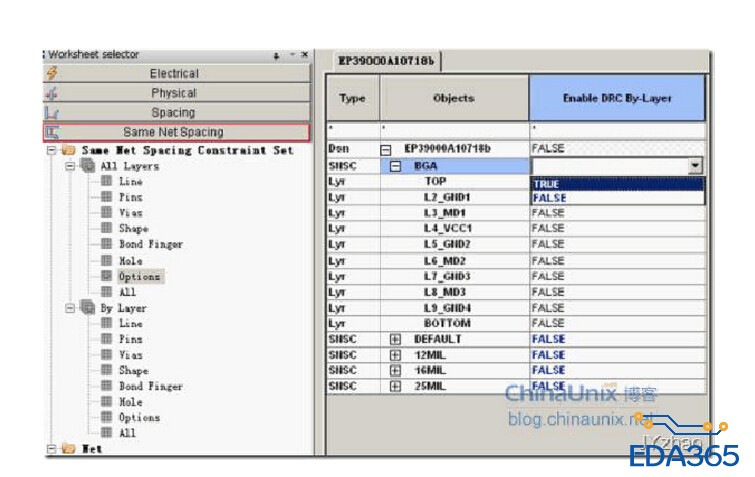

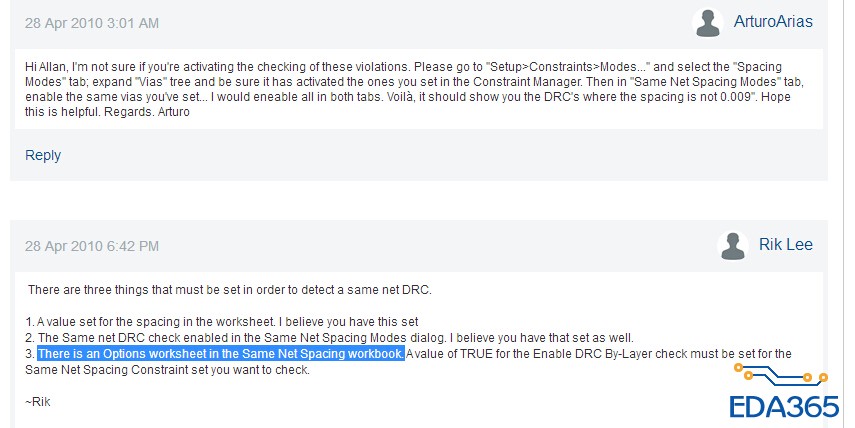

图2 是我找到的论坛讨论，没看明白，标蓝的部分。
analysis modes 设置
图2
谢谢dzkcool，在你的提示下，找到答案了！谢谢撒
这里默认都是True的啊
