等長設定
录入：edatop.com 点击：

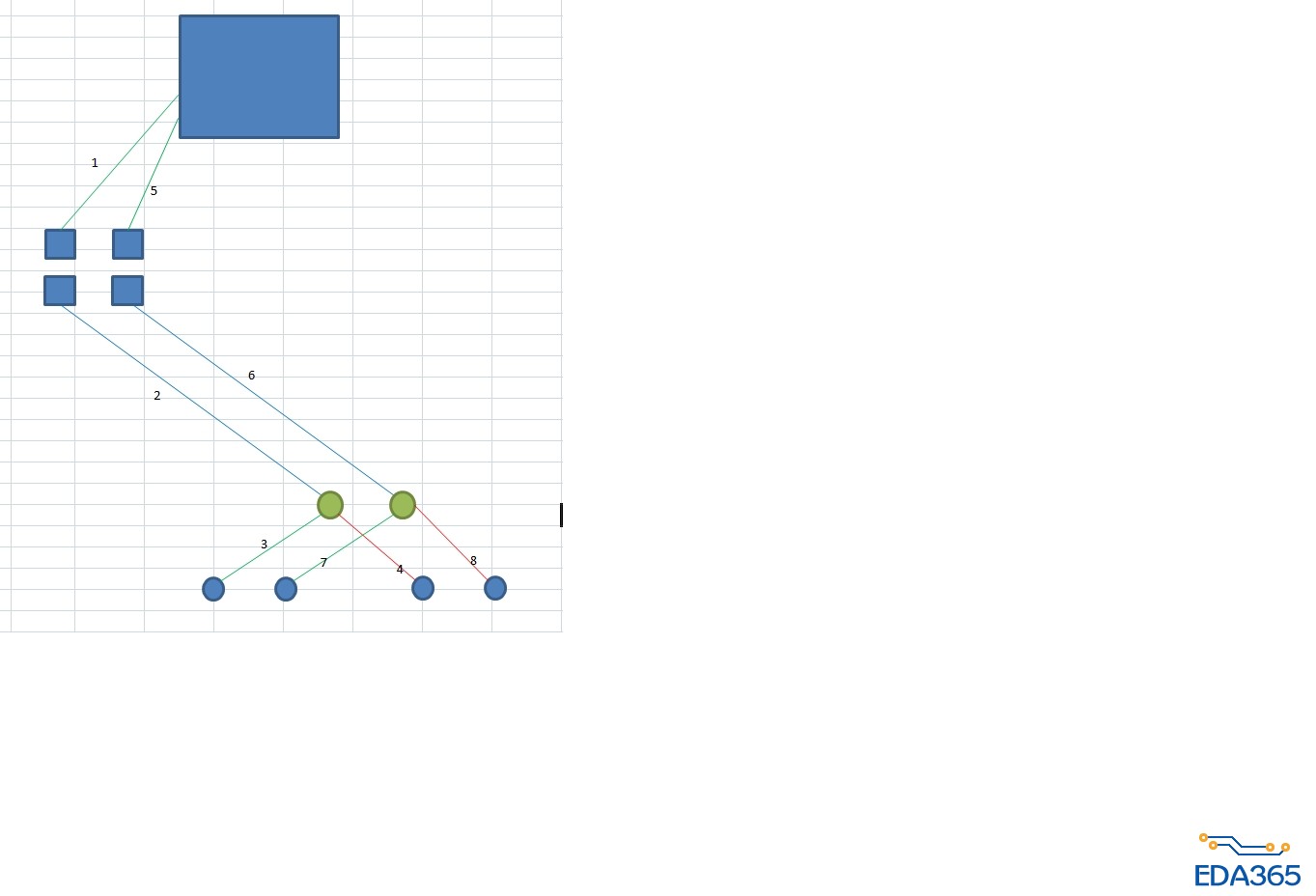

請教下，類似這種1+2+3=1+2+4=5+6+7=5+6+8的等長要如何設定呢?感激！
pin pair
先把电阻设XNET，有两种等长方式：方式1，把芯片到芯片的pin pair（或用拓扑模版）设成同一个match group；用拓扑模版把主干（主芯片到T点）设成一个group，把所有分支设成另外一个group，分别等长。
XNET要如何讓設定?
论坛里应该有相关的帖子，你搜一下，没找到我再给你示例。
我是16.6的，看到的似乎都版本不太一樣，還是沒弄清楚怎麼設定
同问，如果是菊花链可以用拓扑结构设置选择器件到器件的等长，像小编这种T型链的分段等长用拓扑结构改怎么设置?
