DRC ERROR 这个怎么破
录入：edatop.com 点击：

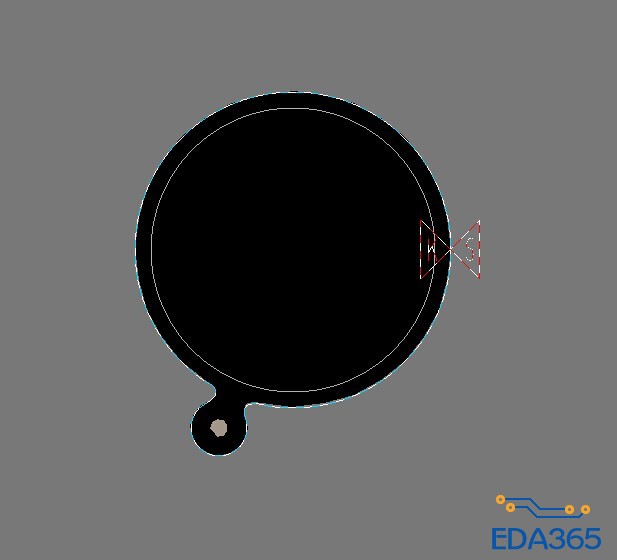

LISTING: 1 element(s) < DRC ERROR > Class: DRC ERROR CLASS Subclass: POWER Origin xy: (19099.125 7276.170) Constraint: Shape to Route Keepout Spacing Constraint Set: DEFAULT Constraint Type: NET SPACING CONSTRAINTS Constraint value: 0 MIL Actual value: 0 MIL - - - - - - - - - - - - - - - - - - - - Element type: SHAPE Class: ETCH Subclass: POWER Part of net name: 3.3VD - - - - - - - - - - - - - - - - - - - - Element type: SHAPE Class: ROUTE KEEPOUT Subclass: ALL
中间那个圈是outline 板框
shape重新避让也不行?
shape是正片的动态铜，重新update也还是一样，貌似与route keepout之间，它不自己自动避让规则设定的间距
移动一下铜试试还有没
没有用的，各位做下实验，看看有没有这个问题
我的动态铜皮没有这种问题，动态铜皮能正确避让开keepout。你删掉shape重新试一下吧。
或者用静态铜不行么?
我是最后，手动把那块铜皮挖大点，问题解决了，drc不报错了。但我板子不止这个keepout孔，其它的一样的孔没有报错，估计是软件的bug，多谢各位高手的关注。
;P;P
修改线距规则应该也可以
