求教，怎么让铜皮的倒角变大一点。
录入：edatop.com 点击：
放置的方形的铜皮，倒角感觉不够大，求教怎么让倒角变大一点。
是不是在SHAPE里设置修改啊，该怎么修改?
是不是在SHAPE里设置修改啊，该怎么修改?

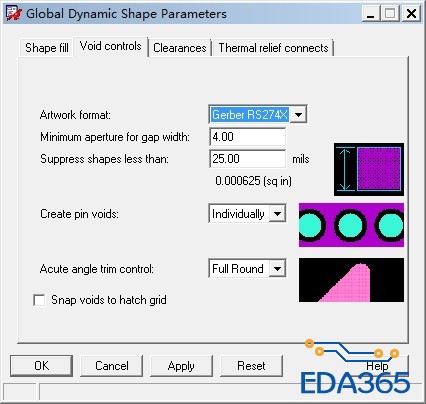

你把Minimum aperture for gap width的数值设大一些就可以，但是会一些间距比较小的地方的铜皮通道可能就会无法生成了，一般这个数字设置成6~8mil，可以单独对某块铜皮修改这个的参数，避免整板的铜皮都受影响。
学习了~~~
谢谢，学习了！
如果单独一个shape做倒角的话，可以edit boundary，选中shape后，选项里面有个arc
