请问一个蓝牙贴片天线的布板问题

录入:edatop.com     点击:

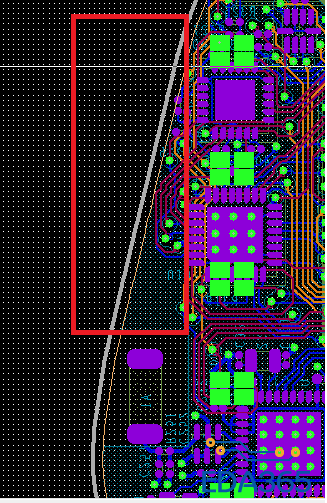

我有一个蓝牙贴片天线,请问要不要把下图中红色部分的地也挖掉?还是就这样就可以了?



要挖掉,天线通常有馈点,背后GND有影响

非常感谢,是否是把那个天线顶上的所有铺铜全挖掉?就像下图的红色部分?另外这个板是4层板,是否是把所有层同样位置的铜皮都挖掉?谢谢。



关注,没做过,学习一下

关注,目前也在做BT&WIFI天线的调试问题,希望有大神解读。

大侠快出马

坐等大神粗线

参考层才需要挖掉。其他的不需要

我见过别家的视频的WIFI的收发器,他们是把陶瓷天线放在比较空的地方,然后每一层,除陶瓷天线的贴片铜都是删除的,而且陶瓷天线和天线端的距离是有考究的.不是随意放置.要求辐射最强方向最好,对板上的电路干扰最小.板内的走线要包好地.

把陶瓷天线的数据手册打开。看其辐射图。辐射方向上所有的地都要干掉!不然射频信号会被GND吸收。

射频连接器下面所有层都得挖空,射频干扰太大

可以看看天线的规格书:


恩,很强大,学习了!

要挖掉,天线通常有馈点,背后GND有影响
