allegro 生成GERBER时，plot mode有什么区别
录入：edatop.com 点击：

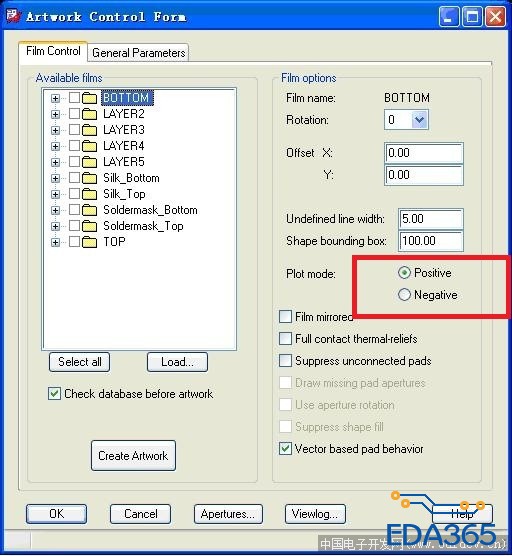

请教各位，allegro生成GERBER时，polt mode 中 正 ，负片的选项有什么区别，在设置PCB的层叠结构的时候，也有选择使用正 ，负片的选项 ，两者之间又有什么关系吗
请百度：gerber 正片 负片。
正负片， 不要在这里修改。
一般都会选择Positive 正片，这个出GEEBER错误率基本为0.
如果你比较了解负片的话，可以出负片形式的铜皮，不过很多过来人都建议不使用负片，尽管它的数据少！
这里与层叠设置要一致
