PCB检查没有DRC报错？
录入：edatop.com 点击：
放置过孔的时候on line DRC已经开启了但是DRC没有报错是怎么回事?
散热铜皮上面放置地过孔怎么会DRC报错呢，same net DRC也没有开启，不知道怎么回事求路过的高手指点?先谢过了
散热铜皮上面放置地过孔怎么会DRC报错呢，same net DRC也没有开启，不知道怎么回事求路过的高手指点?先谢过了
可以用 show elements看看那个DRC报的是什么，再去关。放置过孔的时候没有DRC不是也是正常的么?
不是吧没有DRC还正常?

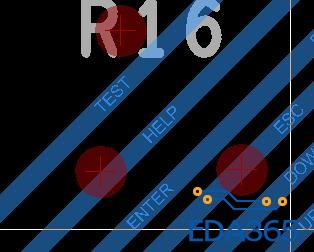

如图，
这个太不正常了~~~在analysis mode里面看看vias跟line的间距有没有打开吧~
V&G的DRC是在physical costraints的 pad/pad direct connect
散热那个要视为焊盘，不是shape，所以有过孔进入焊盘的drc。
via到线不出drc就是drc没开吧，仔细检查设置~~

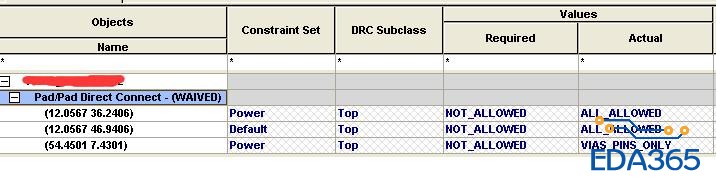

如图
勾选了 Pad-pad direct connect后，physical costraints的pad/pad direct connect检查规则设为Not_Allowed的话，在当过孔放到焊盘上，或焊盘重叠时，就会出现VG的DRC。

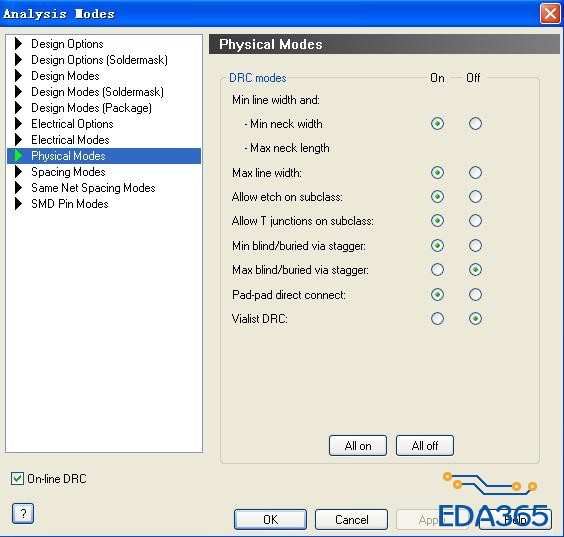

如图设置
都已经设置成not_allowed了，当然会报错了。
多谢各位高手指点
