allegro16.3的Contour Lock功能怎么用
录入：edatop.com 点击：
allegro16.3的Contour Lock功能怎么用，麻烦高人指点下。告诉在哪个菜单下。
File--->Properties----locking

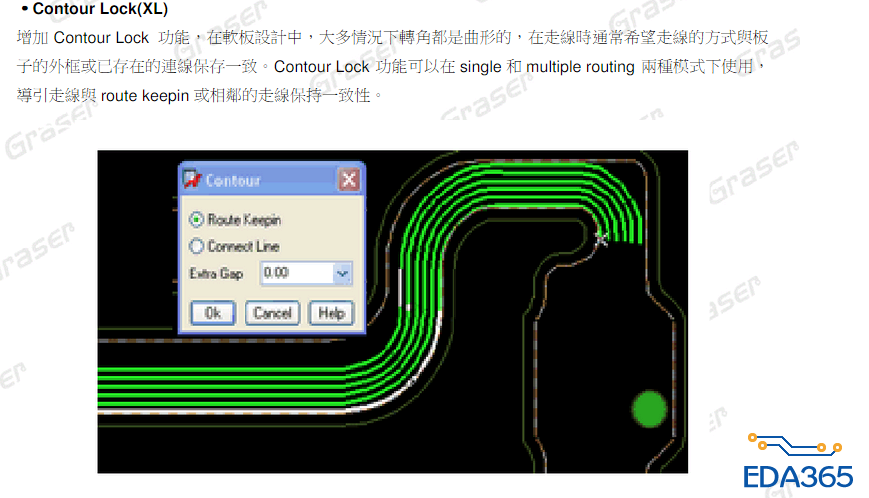

谢谢你的回复 怎么感觉不对头 在一个文档中看到allegro16.3有这个contour功能如附图所示，但是不知道怎么使用 求高人指点
在布线命令的右键菜单中，可以事先根据板框画好Route Keepin区域，选择该功能以后就能紧贴布线了。
mark一下，原来还有这功能
涨姿势了~
呵呵，不好意思，看错了，4楼的是正解。
还是没看懂 到底怎么操作?可不可以详解一下，各位大师，谢谢！

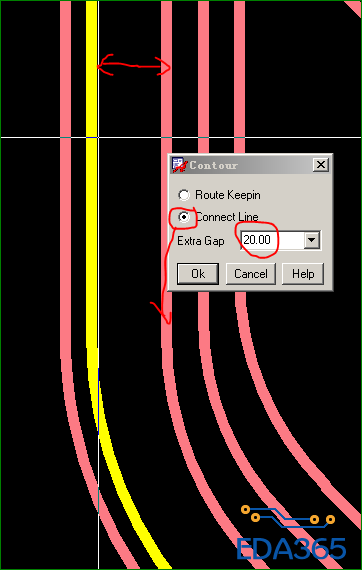

给你补充一下，执行布线命令时点右键，选择Contour。这个命令可以使走线按一定的间距（默认规则+设定值）沿着旁边的route keeping或线路来布线，对于不规则的外形或有弧度要求的布线时比较好用。
明白了，谢谢！
不是很好用...
好用！之前只是用hug来连，感觉这个更好用些。
论坛里果然有高人 谢谢指点
MARK一下
