射频电路CC1100该如何铺地铜？
录入：edatop.com 点击：
射频电路CC1100该如何铺地铜?只是将天线下面的地挖空了，信号触发接收的距离太近了，该如何处理求射频高手指点

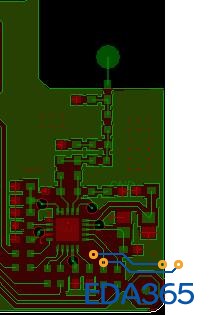

如图4层板铺铜效果
如图4层板铺铜效果
一、控制好阻抗，尽量让天线粗一点，15mil左右；
二、天线沿途的表层铜箔修整齐一点，距离天线2mm以上，多放一些地过孔；
三、如果那个圆形焊盘是用来焊线的，那么此处无需挖空，实际上发射接收天线不在板上；
天线下面到芯片的这部分不需要挖空吗?
芯片下面需要挖空吗
挖空就无法控制阻抗了；
除非是陶瓷天线，直接像零件一样装在PCB上，也仅仅是挖空该零件所在位置。
外面焊接的螺旋天线做过阻抗匹配的。那就是把连接天线周围的部分与地隔开的间距大些就好了吗
是的，注意控制好走线的阻抗。
非常有用啊，太谢谢了
