allegro16.6生成钻孔文件
录入：edatop.com 点击：
下午生成了gerber给嘉立创打样，但是他们小妹说没有钻孔文件，我研究了一下，无果，有人知道怎么设置吗?
点上这个试试
两楼的貌似不行，还有别的法不?

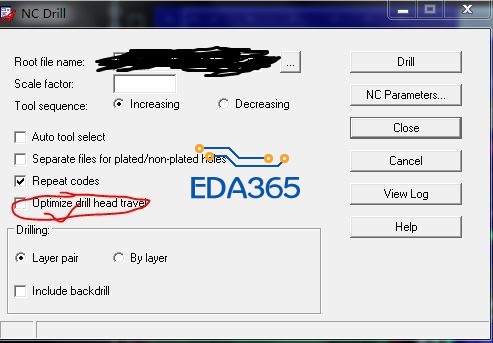

把Repeat Codes 去掉，应该就可以了，
首先你应该先确定你的film文件（art文件）里面有drill 层吗。
生成drill文件的步骤：
第一步，设置钻孔图样，NC——drill customization——点击auto generate symbols。
第二步，放置钻孔表，NC——drill legend——ok
第三部，设置NC参数，NC——nc parameters——我们一般只改Format为5 5
第四部，输出NC dill和NC route
Allegro输出NC dill就是钻孔文件，扩展名为.drl
不像PADS里面有个NC DRILL光绘文件可以直接导入显示的
谢谢2楼，按照2楼的方法是OK的。
打开.drl文件 去掉里面 design那行 有这行cam350就不识别
我也遇到此问题，此办法可行，谢谢分享。
