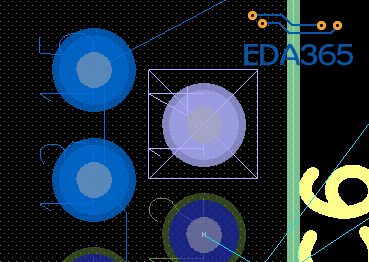

打开一个板子,看到有些管脚上有奇怪的方框和X 的标志。 走线时,这个标志跟着鼠标走。谁知道是在哪里设置造成的?
谢谢!
谢谢!
网络添加了电压大小的属性,去掉即可!
这是飞线的一种形式。一般会把GND——net的飞线调成这种样式。给某个net赋个电压值就会变成这样。可以这样调回来logic---identify DC net---找到改net,点击右侧delete即可,当右侧框框变成voltage:none。即可
