利用DXF建shape做封装

这几天给大家录个视频吧

先导入到某个PCB，再Subdrawing到Shape Symbol

导不到symbol里，也就导不到pcb里吧，
之前听说貌似pdf倒出来的dxf导入到allegro就是会有问题，但是没自己试验过。

那真是太麻烦老师了，确实还没太明白，导进去我会了，但是我想把PIN脚的前端加0.5mm，但是那个铜皮总是不在格点上，改pin脚的时候不仅前端改了，侧边也会变。还有个问题是，不知道老师培训时讲的那个中心点要怎么修改

用ix命令进行相对偏移，例如ix 0.5，这样侧边是不会被修改的。

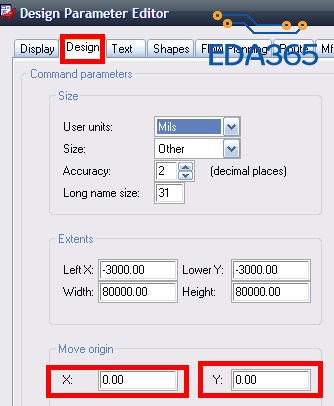

中心点要先把坐标算出来，然后到下图去改

可以导入到PCB，在sub-drawing过去的

期待小编视频~

额，看来还是斑猪厉害~~

谢谢老师的指导，这些都已经会操作了，还有一点不明白，老师怎么样把DXF的外框建成assembly_top，你的那个MOS的assembly_top是根据DXF来建的吗?不知道如何操作，求指导

犯2了下，到DXF时倒入到package geometry中就可以change了，习惯性的导入到board geometry中，谢谢老师了

谢谢分享

原来可以这样做封装，期待教程
