画分裂元件,元件PIN NUMBER 为空,求解

录入:edatop.com     点击:

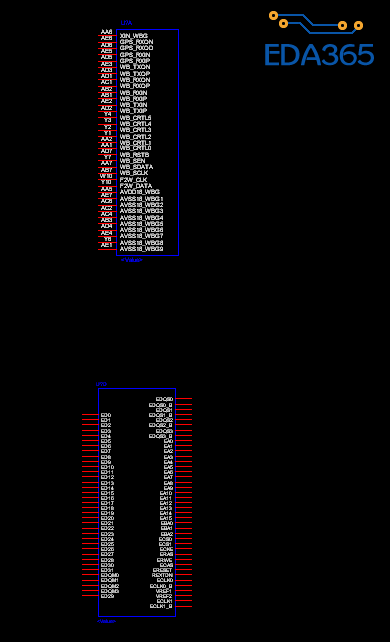

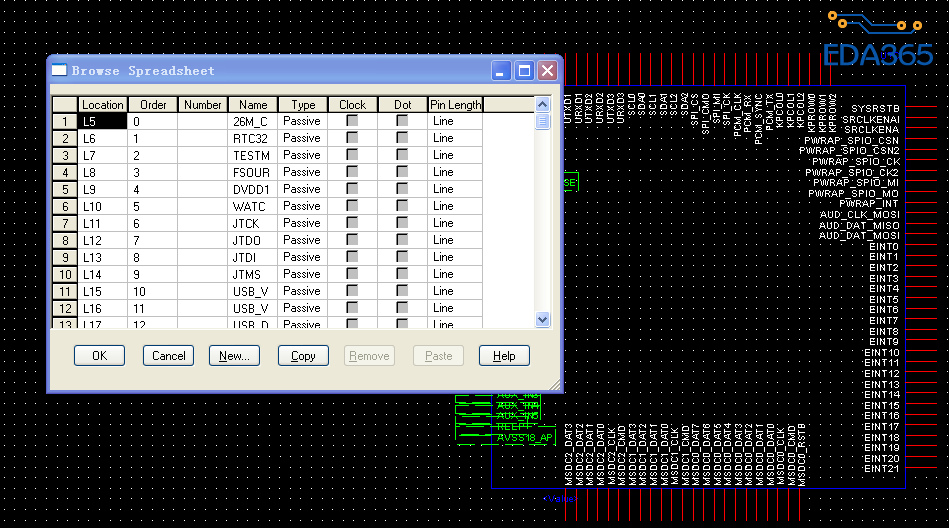

如图所示,画的6PART的芯片,结果一部分引脚消失,如图1,图2所示,打开属性看,PIN NUMBER为空。原因?

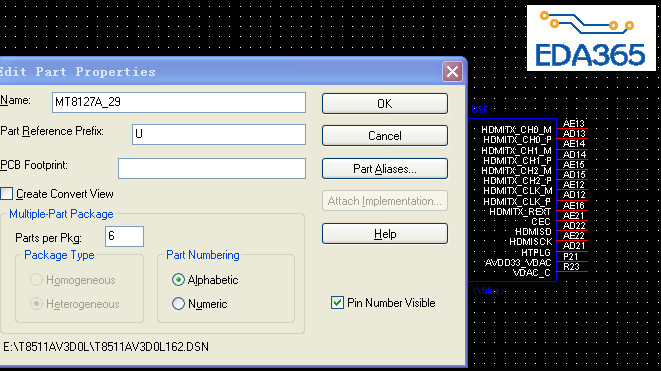

现在点开有引脚的PART,查看属性,如图3所示,显示的名字是MT8127A-29.

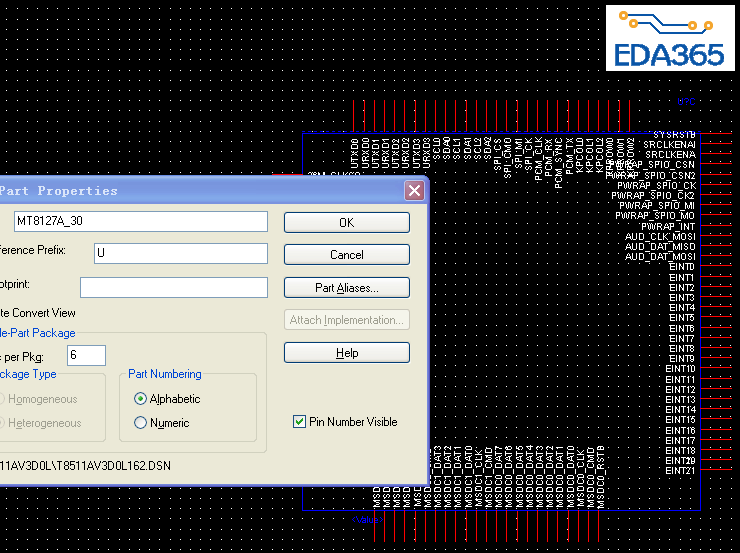

点没有引脚的PART,查看属性,如图4所示,显示的名字是MT8127A-30.
为啥名字后面为自动带编码?   我创建元件的时候写的MT8127A





1


2


3


4


看这个样子像是不停的重复建这个part了,而不是分别画这个part的分立部分。

刚开始在库里画的5部分的PART MT8127,原理图画到一半时发现少了1部分,然后新建的6部分PART MT8127A,

MT8127A复制MT8127的5 个部分,复制的时候引脚号掉了,属性不能复制。当时没填这个NUMBER.


画完图之后重新添加的PIN NUMBER。执行 DRC 结果就成一部分有引脚,一部分没引脚。

添加完PIN number 后更新了PART ,怎么会重复建?
如果重复建,PART name 不会变,变的应该是参考编号啊。

有原理图器件库么?如果有,把这些全干掉,重新从库里调取器件。
没有库,就找最原始版本的design catch保存一个。

自己 建的库,现在删掉了重画的。
不知道怎么出的错?

个人理解啊
就是你从库里调了这个分离的元件后,对这个元件进行修改,
然后就在cache里形成了一个库,这个库和原来那个有冲突。
就是说,你这个分离的元件,一部分是cache里的,一部分是老库里的,
这样有时候就会出现那样的问题。
不过大多修改也不会那样,以后小心点吧。

就是因为你不是在库里面建的封装,而是在本地改的封装,所以part name会逐渐加1。
另外,复制是可以复制属性的,也不应该出现你说的pin number丢失的情况,也就是说
你复制的方法应该不对。
看你截的图,应该是从pads转过来的选手,习惯上还没适应过来,认真摸索一下就好了,
不要用logic的思维去应对orcad。
