14层及更多层的PCB怎么画看起来上档次点?
录入:edatop.com 点击:
如题
你直接说你14层,档次就挺高了。
楼上说的很对!
把14层画成40层那就绝对高大上
我是看到14层进来的。
做过42层的,也没觉得多牛逼啊
做过100层,里面都是平面层
18层地狱就够了,亲们!

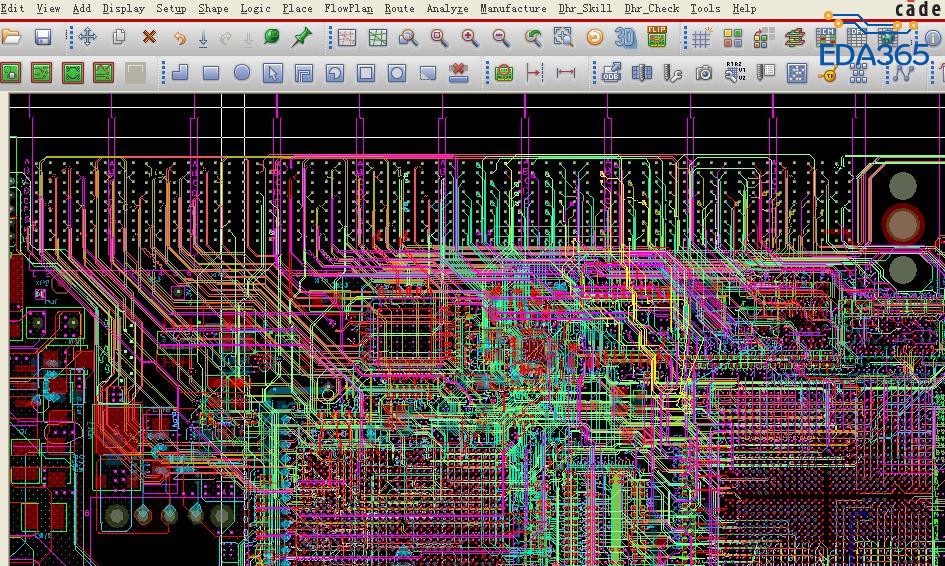

这个14层板从哪下手好呢?据说图片最上面的接口是5G的,布线时有什么注意的?
8楼的顶一个,
能画出来就牛。逼哄哄拉。
画板子还赶时髦啊,牛
5GTX RX尽量不走同层,同组尽量等长,打孔的地方附近打上回流孔,TX.RX通过的电容直下3层不要穿线。差分打孔周边画上全层椭圆形禁布,防止信号线穿过,另外其他信号远离。做到这些你的高速信号处理就应该没问题了
一般BGA下直接打孔,走内层直接到接插件了,BGA下也没地方打回流孔,应该问题不大吧
