allegro中怎么画特殊形状的孔（即drill）

特殊的用板框线去定义吧。

谢谢你的回复，另外，请问，对于板框的PCB fabrication处理工艺与钻孔的处理工艺是否有区别?特别小的半圆形孔或者六角形孔是采用什么工艺?钻工?铣工?切割工?

pad designer可以定义椭圆钻孔啊,六角孔没见过

在pad designer中，你说的那是长圆孔，不是椭圆孔，六角孔是特殊需求，需要做成嵌套螺帽的使用方式

其实，钻孔只有圆形是钻出来的，因为钻针只有圆形的，其他形状小于0.5mm的钻孔的都是用钻针一点一点磨出来的很容易断针

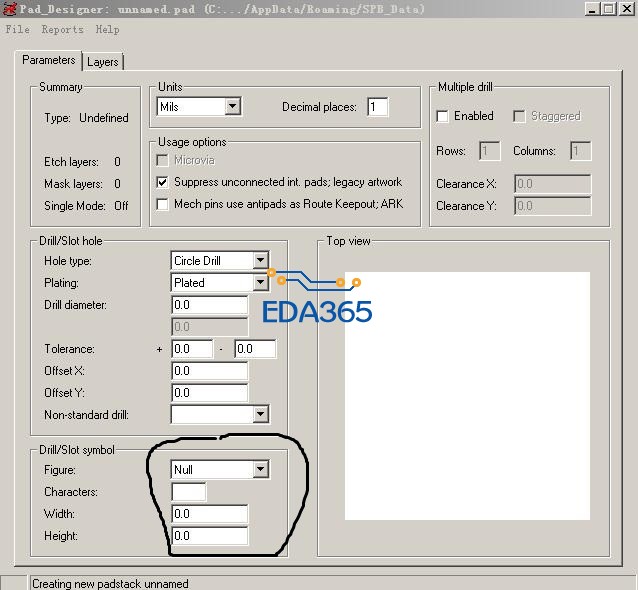

你说的是这个吧   不做上都没关系  区别不同的钻孔图形

谢谢你的回复
我想说的是hole type，不是figure。

异形钻孔真的比较麻烦，尤其是是gerber的时候，异形PAD用shape做的么?

是的

那你钻孔文件怎么出

工艺方式应该就不会按照孔的流程来处理了，应该会以板框的方式进行铣工吧

放个板框，不过本人没试过

我们之前做过，不过，需要和PCB fabrication联系，确认一下

Allegro中非标准圆形钻孔都是用NC Route文件来生产的。
