如何设置pin十字连接的线宽？
录入：edatop.com 点击：
如题求教
对于单个pin的，按楼上的即可，对于整块铜箔的，到铜箔参数里面Thermal relief connects选项卡中设置Use fixed thermal width of(所有pin连接宽度相同)或Use thermal width oversize of(根据pin所接网络定义的约束规则中设置的线宽基础上再增加宽度)

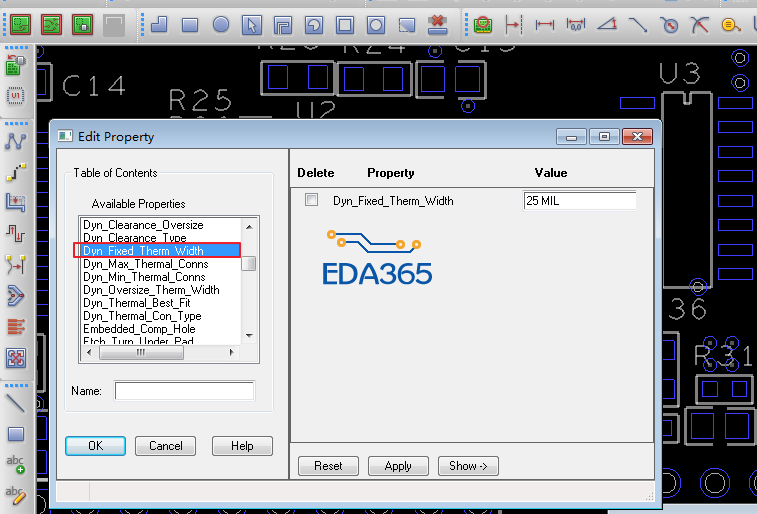

在PIN上添加一个属性就OK啦
