请教出Gerber问题。

录入:edatop.com     点击:

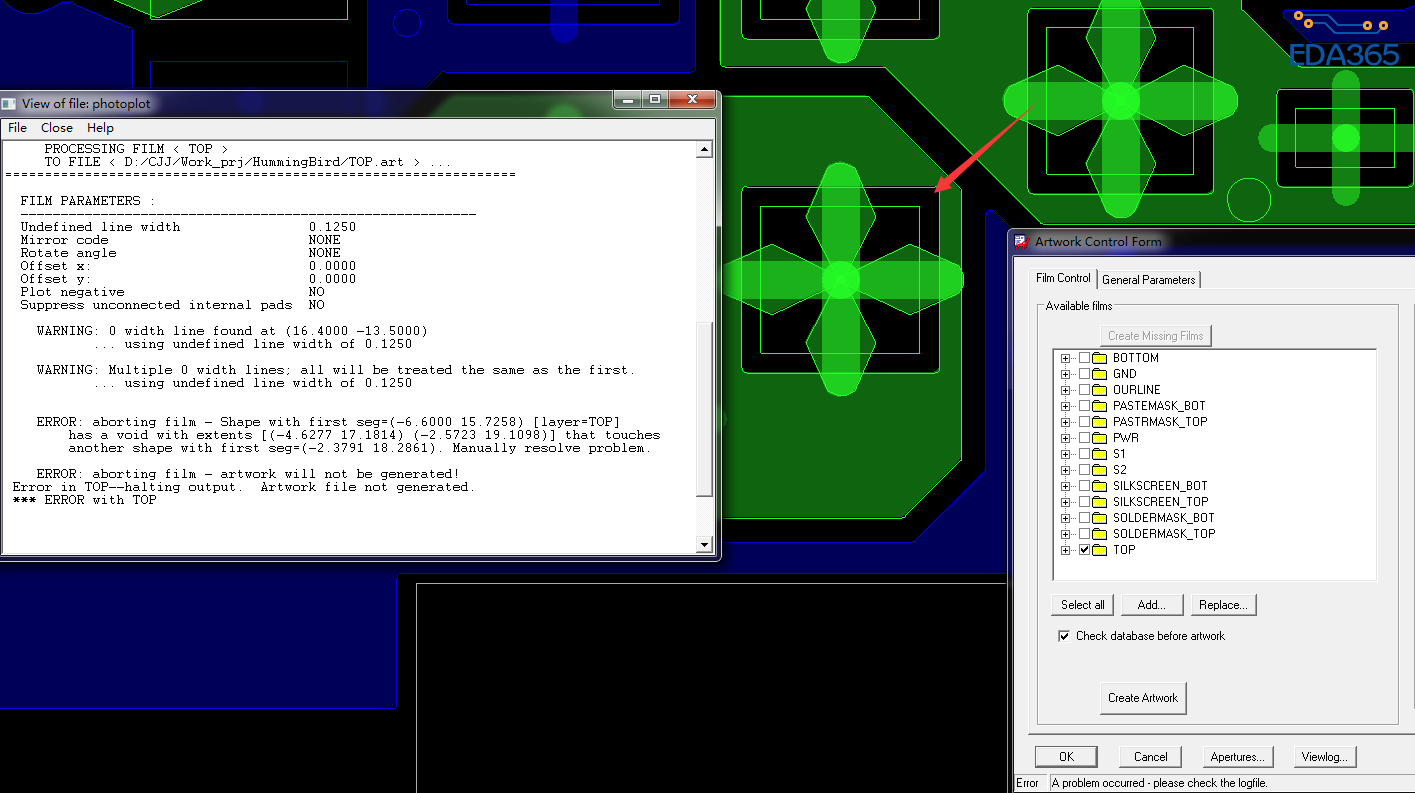

在使用泪滴之后,导出Gerber时,TOP有报错,不知道为什么,根据报错位置提示,那里应该是一个pad的位置,但是报错显示是空shape。不知道为什么,请各位大神搭把手,帮忙看一下。谢谢。


估计就是有个空的shape,打开boundary层看下有木有~~

或者有同一网络的2个SHAPE重叠在一起

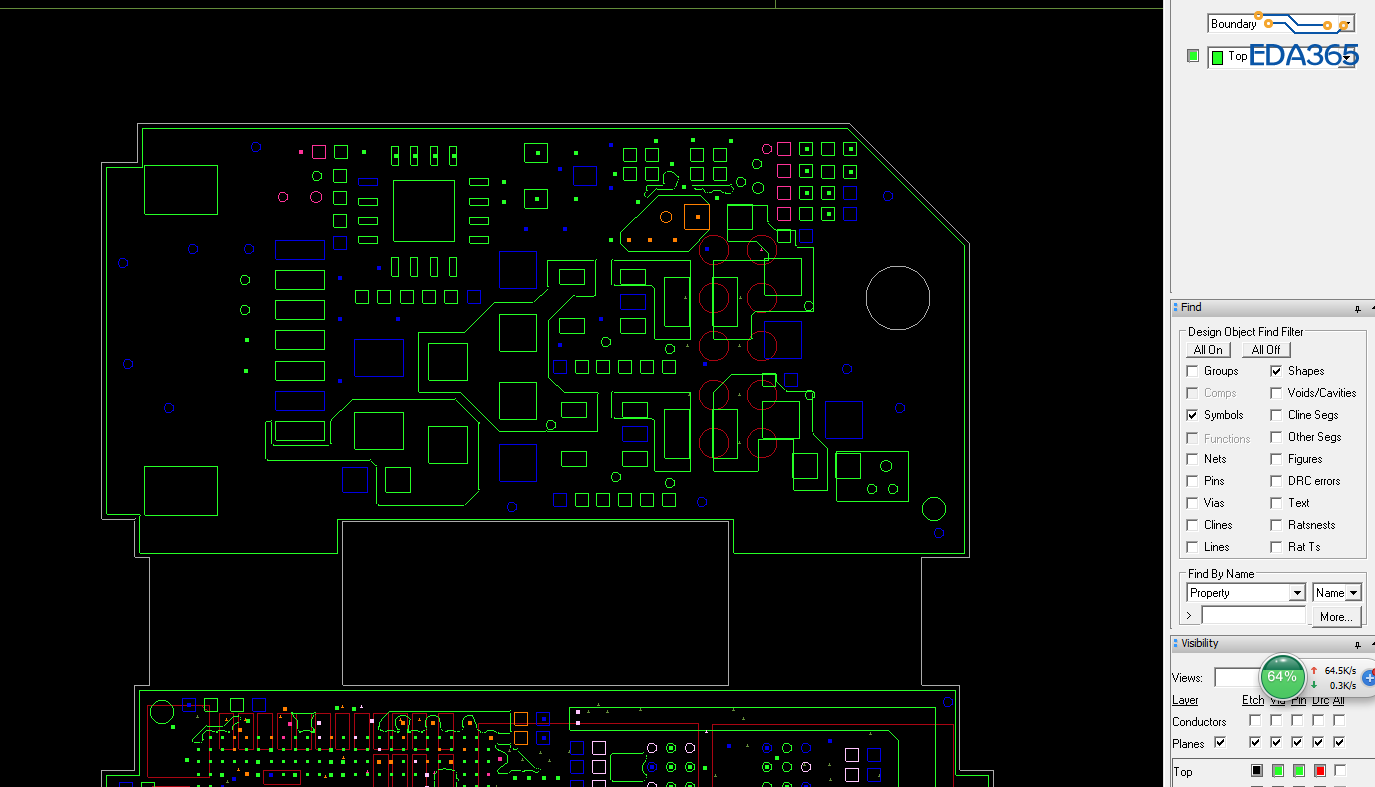

Boundary下面好像是有东西的,然后怎么操作呢,是吧这个层的shape扇出掉么?


看下那个提示的坐标位置的boundary层是不是有一块shape,有就删掉,
不是删所有的啊,这个是显示所有。

根据提示的位置确实是在那边,但是在Boundary层里面没有看到有东西啊。这个怎么整。

那不知道了。@小编吧

Display——Status——看看out of  date  shape是不是0,如果不是0的话,点击out of  date  shape前面的小黄点,会出现这个shape的坐标信息。打开Boundary层,找到,删掉。

我也想知。谢谢

首先定位报错位置,然后打开Boundary层,看看是否有多余的Boundary,如果有,删除之后应该就可以了。

解决了吗?
