手动添加测试点时候，约束不起作用？

我设置的约束在添加测试点的时候好想不起作用?

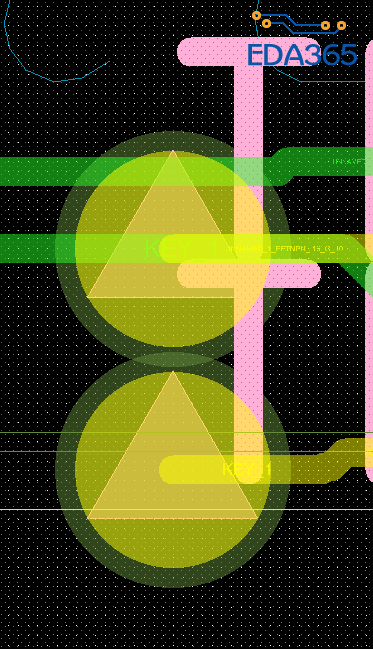

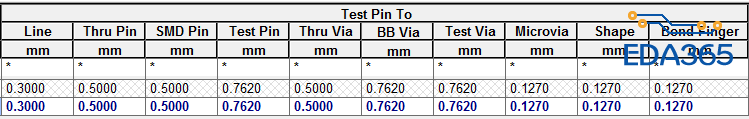

我里面设置了测试点到测试点最小间距 0.762，但是我在手动放置的时候发现，两个测试点之间的间隔居然只有0.1。这个是什么情况呀?好像 testpin 对线间距这个设置也不起作用。
是不是allegro 不认识我手动添加的测试点是 test pin 呢?

你这个应该是Test Via，所以要看Test Via与Test Via之间的约束规则

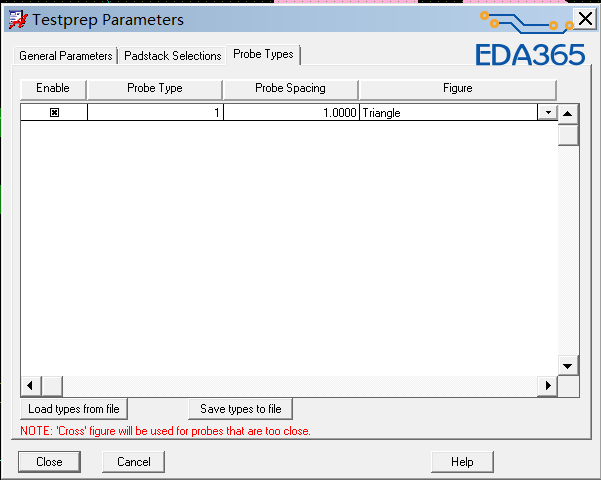

另外，你的Probe Spacing数值为1

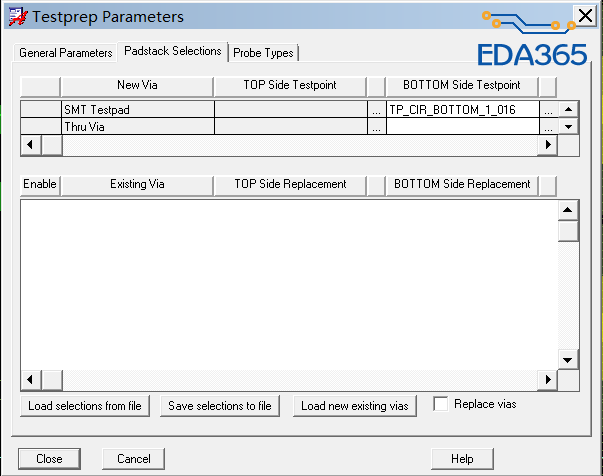

这个应该不是 test via 吧，我设置的是在背面的贴片的测试点呀，应该属于 test pin 吧。
probe spacing 这个是不是设置 两个测试点间距的? 我的单位是 mm。而且 probe spacing这个我改动过了，就算我改成10mm，还是不起作用呀。

哎，真的是 test via 呀。设置了一下 test via 对 test via，就OK了。
搞不懂，这个是贴片的测试点呀，怎么是 test via 起作用。
既然贴片测试点，test via 起作用，那么 test pin 指的又是什么呢?

Test pin是指用当前板上零件的管脚作为测试点，如果手工添加的，哪怕是单面的焊盘，都是通过via的形式加上去的。

手动添加感觉很繁琐呀，有没有简单快捷的办法?
我一般是在底部添加测试点的，步骤如下：
1. 网络上面有过孔，直接从过孔拉一根底面的线。如果网络上面没有过孔，双击添加过孔，再从过孔拉一根底面的线。按键F3。
2. manufacture->testprep->manual。在已经拉出底面线上面添加测试点。
3. manufacture->testprep->manual->add(scan and highlight)。再从 1 开始循环。
有没有流畅一点的办法?

加ICT测试点是比较繁琐。
把后两步做成快捷键；
另外一个办法就是可以先加好测试点，在用manufacture->testprep->automatic自动添加测试点属性，前提是前面加的测试点要符合参数设置要求。

快捷键是 funckeys 吧，但是 manufacture->testprep->manual->add(scan and highligh) 这个命令是什么命令呢?
你说的第二种方法是不是，先使用测试点对应的焊盘放置到合适的位置，然后再统一把这种焊盘转换成测试点?

不知道是什么命令，可以录制Script呀。
是的，其实是一次性添加属性，如果满足参数要求，那么就能加上。记得有个skill工具就是用来把没有加上测试点的网络高亮的。

有个skill工具就是用来把没有加上测试点的网络高亮的
http://www.eda365.com/forum.php? ... =%B2%E2%CA%D4%B5%E3

谢谢提醒

是不是说先把操作录制为 script，然后快捷键用来绑定 replay xx.scr 这种方法?
还有 probe_top/probe_bottom 与 fixture_top/bottom 这两种层有什么区别没有? 最后出底片的时候是不是 fixture_top/bottom ? 但是在fixture_bottom的字体好像都是正的字体，是不是需要手动 mirror 一下?
probe 好像只是比 fixture 多出来一个三角符号?

手动 mirror 也不行，一旦 mirror 就从 fixture_bottom 变到  fixture_top了。有没有什么办法把 fixture_bottom的文字变成正常的 silkscreen_bottom 那种镜像文字呢?

是的。

多谢指教。
还有  fixture_bottom的文字是正常文字，不是镜像文字，怎么才能把他变成镜像文字?
难道要把所有的fixture_bottom mirror 一下变成 fixture_top，然后在出底片的时候在 silkscreen_bottom中添加 fixture_top?
