Allegro 16.6 CM問題

Net Group是16.6以前的bus，用于网络的归类；
Match Group包含的是一组pinpair，通常用来做等长匹配；
对于单点到单点的网络拓扑，如果需要等长，可以直接创建Match Group，程序会自动提取pinpair，对于复杂的就要生成拓扑模版或手工创建pinpair。

那先Creat Net Group在建PinPair 與直接Match Group的作用是一樣的嗎?

结果是一样的，使用场合不一样而已，直接创建Match Group的方法是有先决条件的。

小编，求解：等长设置不会弄，我看了网上教程是先创建模型，但是我两个端点之间没有电阻，直接是CPU链接DDR的，这样子怎么设置等长呢?

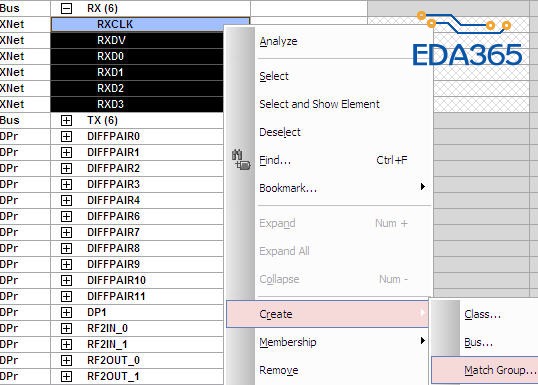

没有电阻更简单，跳过创建模型步骤。如果是点到点的，直接在bus或net group上单击右键Create->Match Group，然后设置误差值和基准线。

能截图么?不知道在哪里操作，CM里右击create都是灰色的

抱歉，有个地方说错了，是选中所需网络后单击右键去创建。

哦，会了，3Q

哦，会了，3Q

小编，请教下基准线是怎么选，比如说DDR那块我怎么听说是直接以CLK为基准线的，求解?

这里边还有个creat  class，和上述两者又有什么区别呢

地址控制线以CLK为基准；
数据线以对应的DQS为基准；

使用场合不一样，creat  class只能用于Physical和Spaceing规则的设置，在Electrical中无用。

现在16.6可以不用设NET GROUP,可直接做MATCH GROUP,设置NET GROUP也可以将散仙设置成束状，便于布线。如有电阻可直接设置XNET，便于模型设置
