allegro16.6谁能明明白白的告诉我如何测一个圆的半径
录入：edatop.com 点击：
谁能告诉我里面的radius leader到底怎么用，有详细步骤吗?
刚入门，请高手醍醐灌顶
刚入门，请高手醍醐灌顶
还有Charmfer leader到底如何用

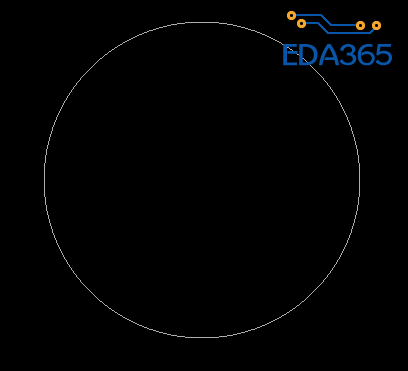

总是学不会，太蠢了，在新建板框时我用add circle画了一个圆，现在我想量出我画 的圆大小，可就是量不了
1、执行这个标注命令；

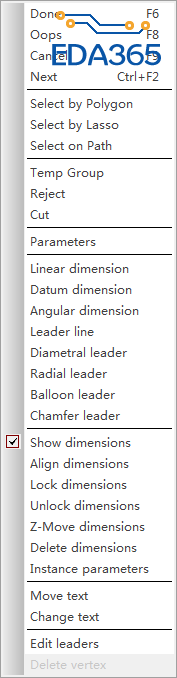

2、右键菜单选择radius leader；
3、单击圆；
4、在合适的位置单击，再右键Next；
Charmfer leader只能标注45度线的长度
真的可以，谢谢啦。原来就是这么简单，谢谢小编啊

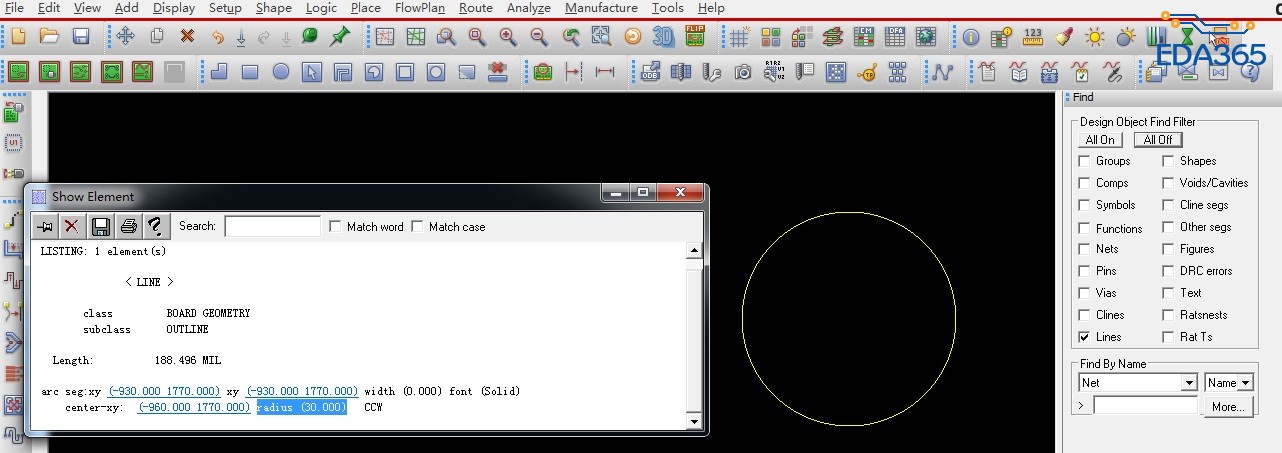

还有一种比较简单的方法就是使用show element的命令，画的是line就选line，画的是shape就选shape，有个半径的显示。
