铜箔按不同方式显示设置
录入:edatop.com 点击:
我用的是16.6版本,想让铜箔按不同方式显示

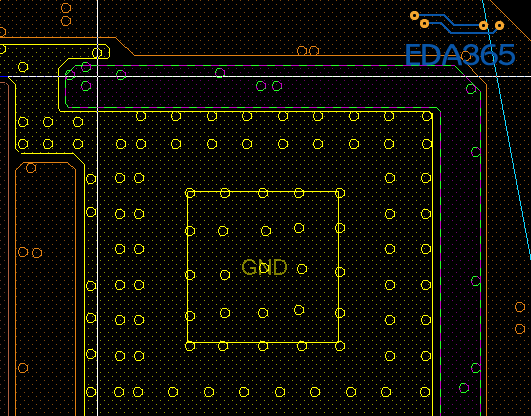

软件默认画出来的铜箔如上图所示,由于多层显示,铜箔叠加看起来很累

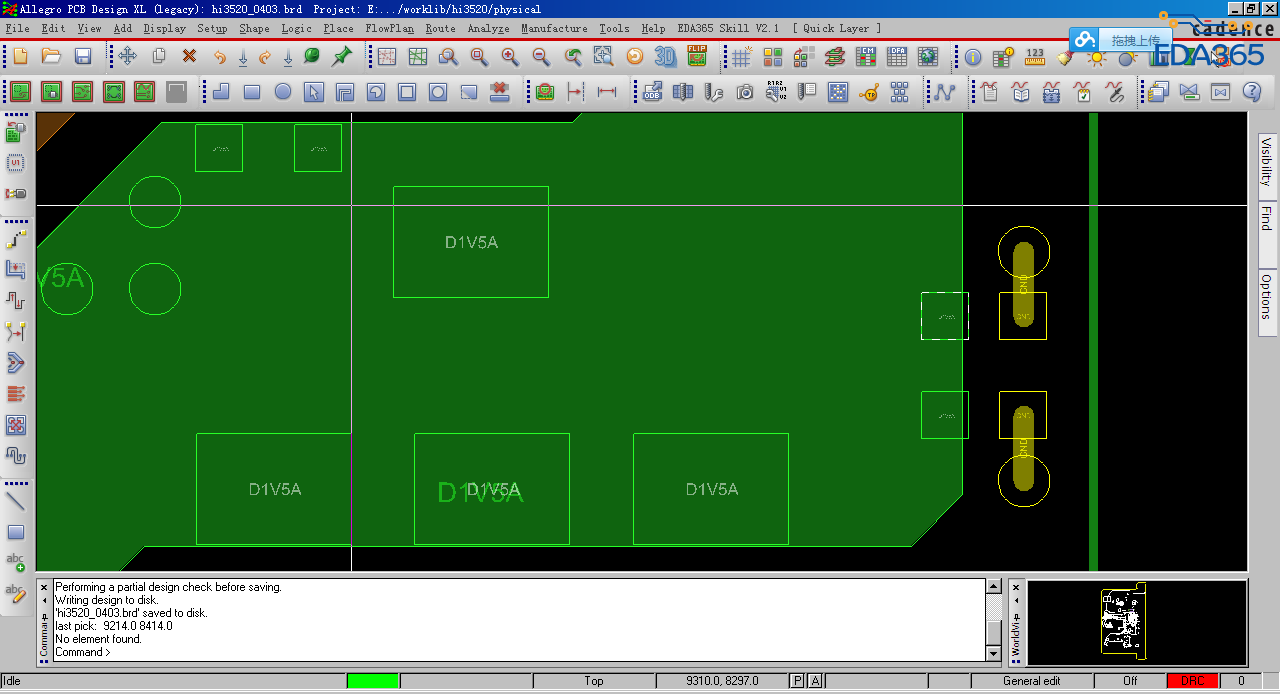

想换个方式显示出来,显示成下图所示,不知道有什么办法。
可以的啊。16.3以上版本默认是上图。15.7默认显示是下图。这样改:setup——display——opengl——disable opengl——后面打勾。
按你的方法,确实实现了,感谢。

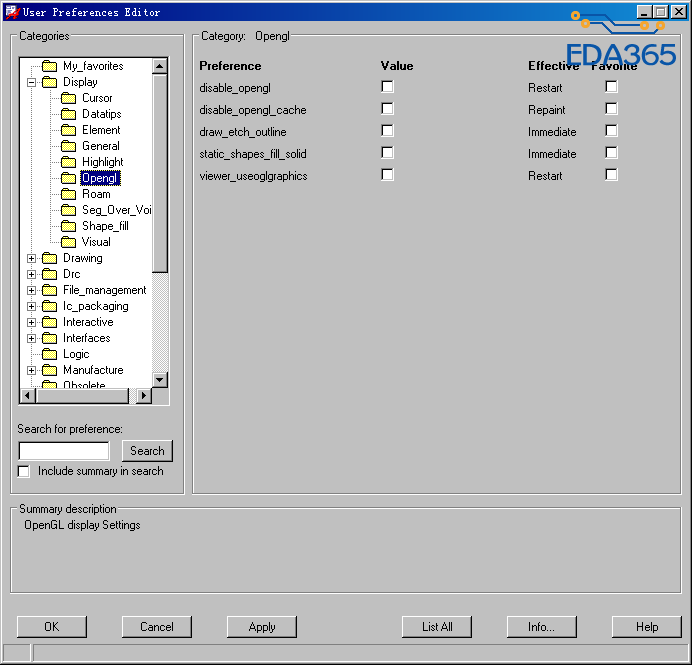

如果我想开着opengl,能不能显示成15.7默认显示效果呢。贴出opengl标签选项,供参考
allegro的3D功能这么鸡肋。所以画板的时候直接关了opengl。如果开opengl的话,画面是叠加色,hilight的时候也超级难用。建议画线还是disable了吧。开着opengl,应该是不能显示成15.7默认显示效果。有大神有方法吗?
想要15.7的铜箔显示效果可以在关闭OpenGL的状态下按下图勾选:
