cadence16.6出钻孔文件问题?

录入:edatop.com     点击:
之前没遇到过次问题,有段时间没做板了,现在软件也更新到了16.6,但生成钻孔文件和光绘文件后,用CAM350检查.drl层比其他光绘文件尺寸大很多,而且.drl层自己的孔尺寸和距离比例也不对,自己研究了半天了,依然未解决,大神们帮我看看问题出在哪?




drill table的尺寸是默认设置这么大的,由于你板子的尺寸比较小,所以会显的你的drill光绘文件比较大。
当然,你也可以修改drill table的尺寸的默认值,但是修改起来是有点小麻烦的。
实际上,如果不影响使用,就用这个也是可以的,没有什么好看不好看。

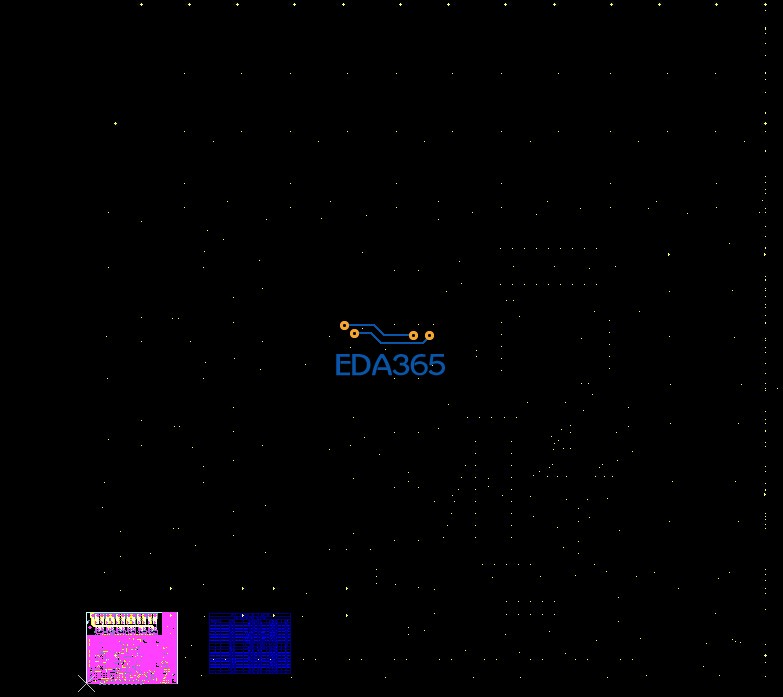

谢谢,不过我有些没搞清楚,为什么之前16.2版本生成的.drl文件尺寸大小和其他层光绘文件是刚好重叠的呢,我用了之前做过的比较大的板子重新用16.6版本生成钻孔和光绘文件,问题和现在做的板子一样的,.drl文件尺寸比其他层光绘文件大很多。图片是以前做了板子现在用16.6生成的光绘文件,


能点击回复么?这样别人才能第一时间提示别人,看到并且回复你的消息。
你找一下你的nclegend文件。default-cm.dlt、default-in.dlt、default-mil.dlt、default-mm.dlt等等,这些都是默认的,你可以打开dlt文件,自己编辑一个。
个人路径供参考:C:\Cadence\SPB_16.3\share\pcb\text\nclegend

我也有过这种情况,但是我听有前辈说没事,结果板厂也没说有问题,板子洗出来也没问题。

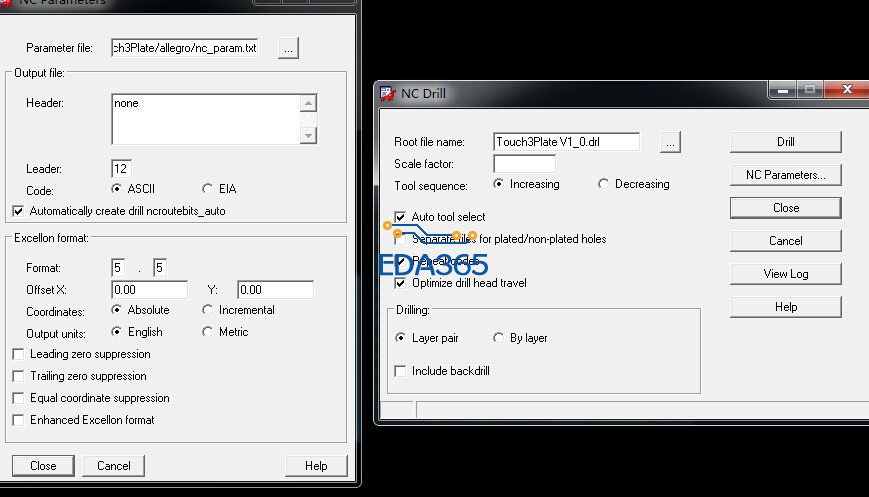

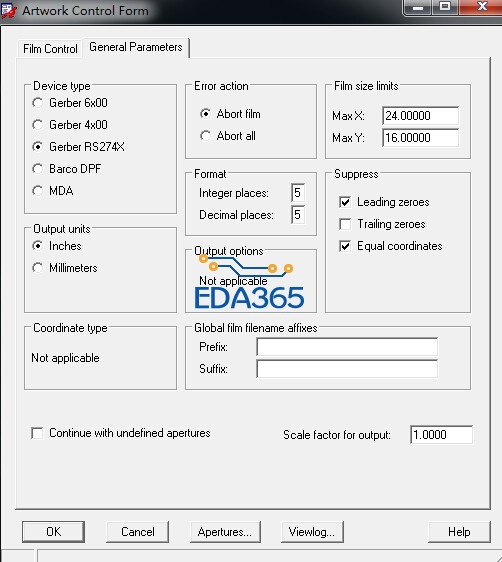

目测应该是设置或导入设置不同造成的问题,目前设置的格式是 整数位:5 小数位:5,默认导入应该是 整数位3,小数位5。
应该是这问题导致DRL和其他层对不上的,板厂通过板子大小能知道格式的情况,所以做出来不会有问题?

我也有些时候会碰到这样的问题,需要修改导出设置

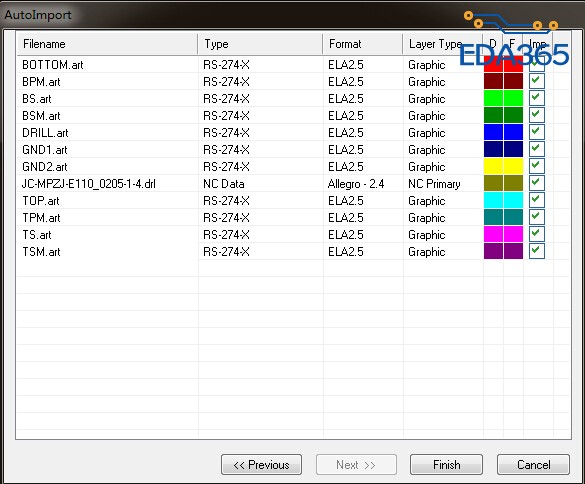

CAM350 导入设置问题,这个不会有问题的,要觉得不放心,可以在cam350导入的时候把钻孔的格式改成一样的(如附件截图)


同意楼上的,cam导入的精度要和art 和drl要一致,autoimport的时候,有时候要手工调整下
