outline倒圆角
录入：edatop.com 点击：
RT,请教一下各位outline怎么倒圆角?
修改後
outline先变成line，然后点击manufacture-->dimension/Draft-->chamfer或者是fillet，然后点击要倒圆角的两个线段即可。

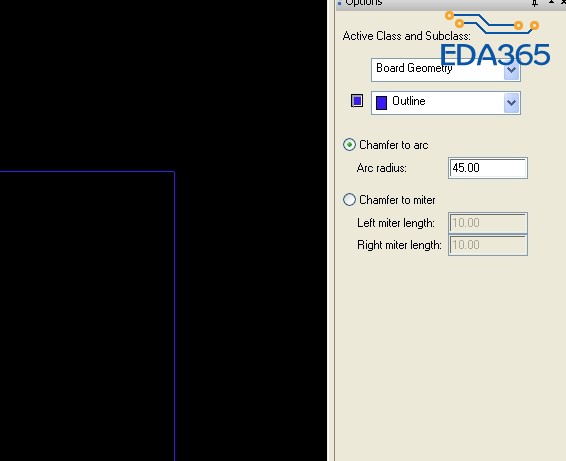

RF-PCB->Flexible Shape Editor->Shape Corner Chamfer修改前

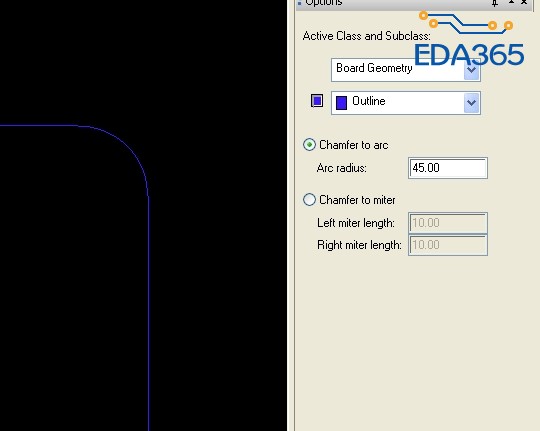

修改後
受用了，3Q分享技术
