16.5版本使用泪滴后,无法出gerber,求助。

录入:edatop.com     点击:

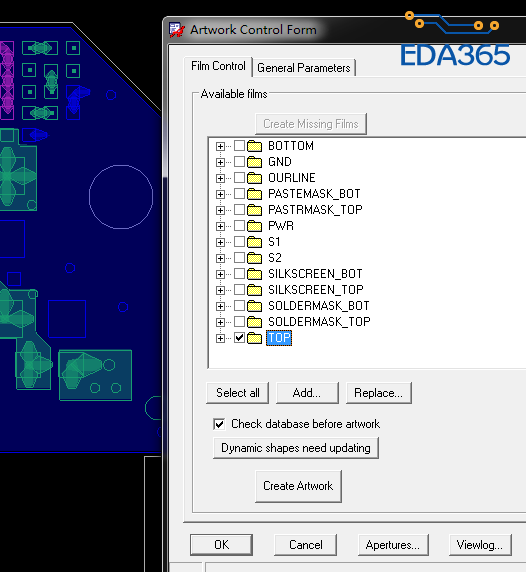

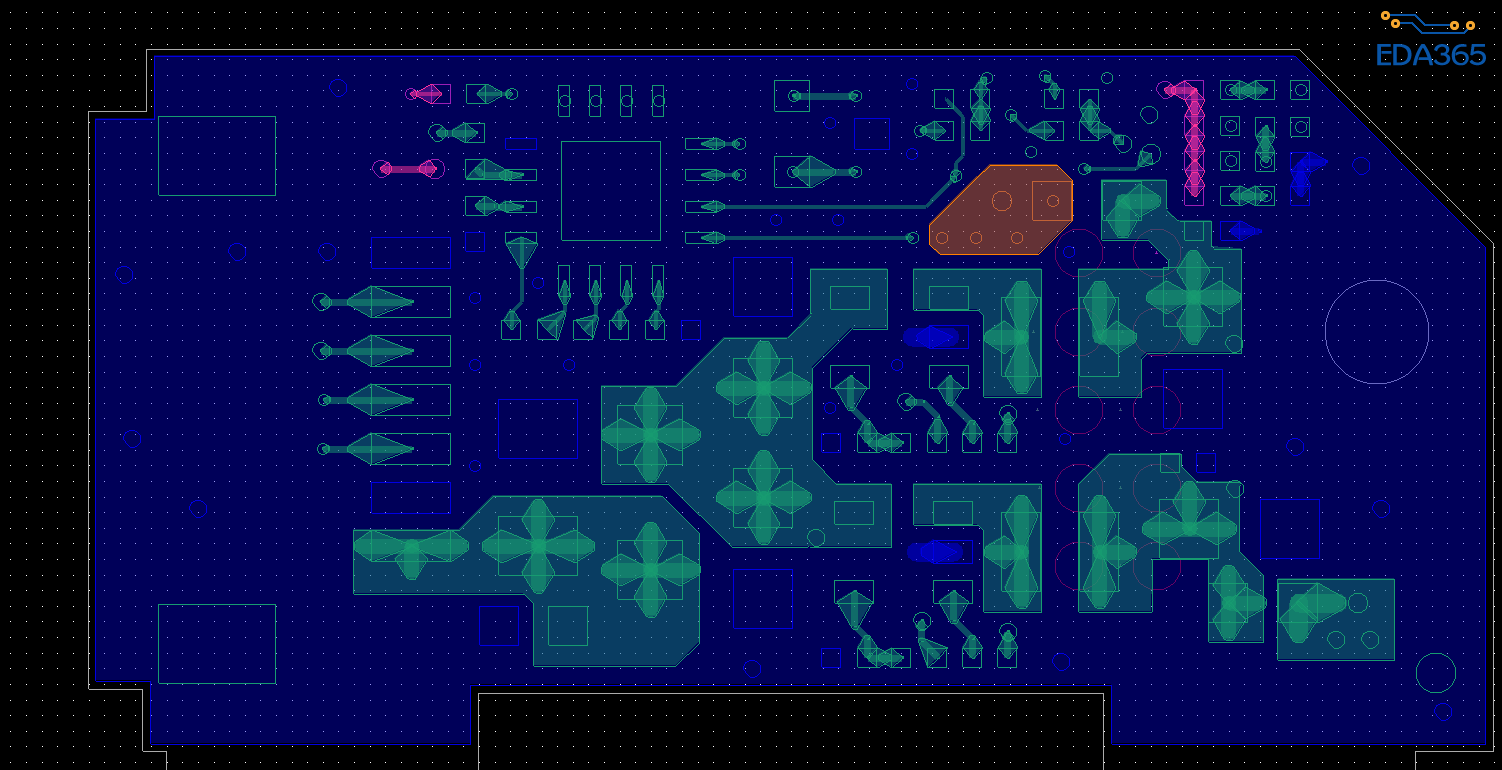

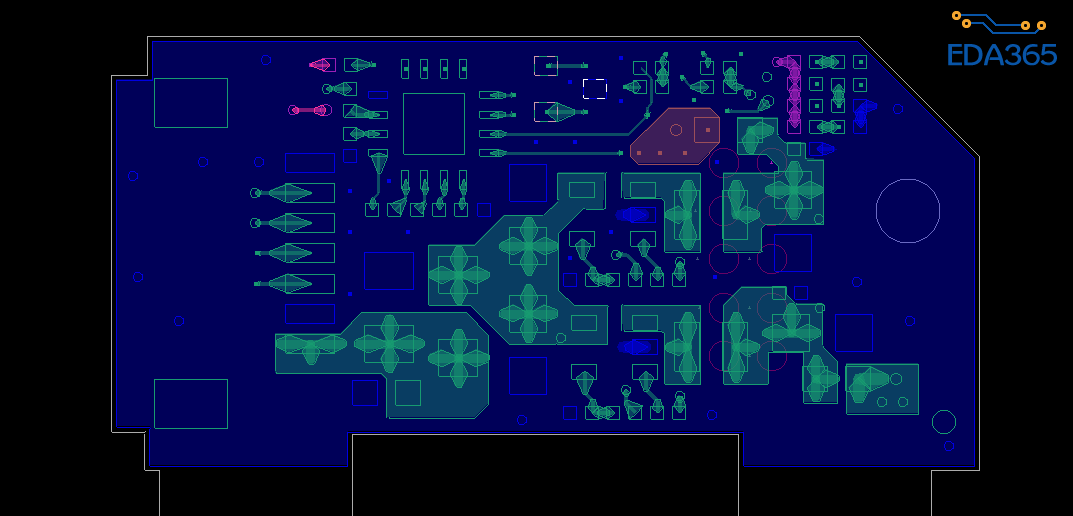

各位大神下午好,小弟今天遇到一点问题,就是在最后整个PCB完成之后,想增加泪滴效果,但是使用之后出现了如图片一样的问题,并且无法出Gerber,求助一下是什么情况,由于今天也不发板,所以还想再折腾折腾,还请各位大神多指教指教。

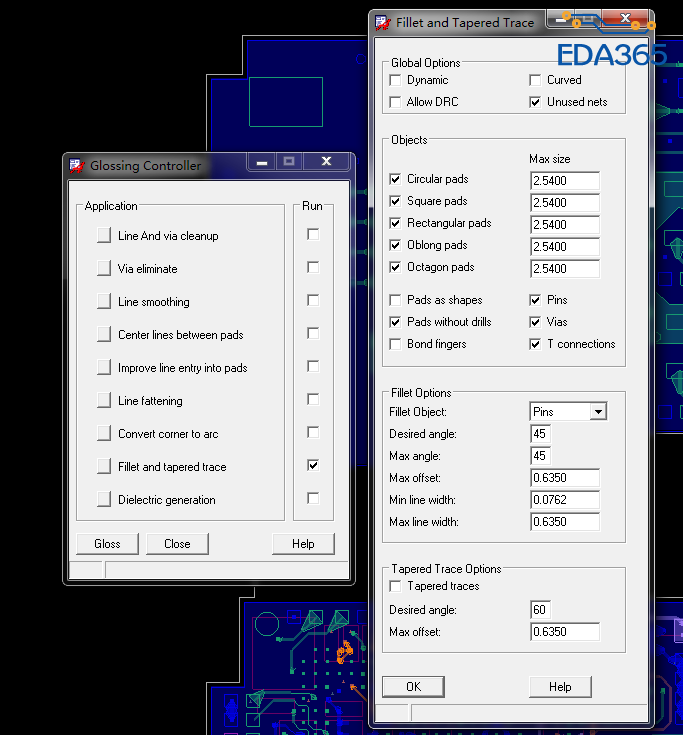

你怎么添加的泪滴?不是只添加需要的管脚吗

出geeber有错误提示,可以贴上来让大家研究研究!

还是说说无法出gerber的问题吧。
你贴这个看不出来啊

发一下操作步骤,请大家帮忙看一下是什么情况。





上文件吧。

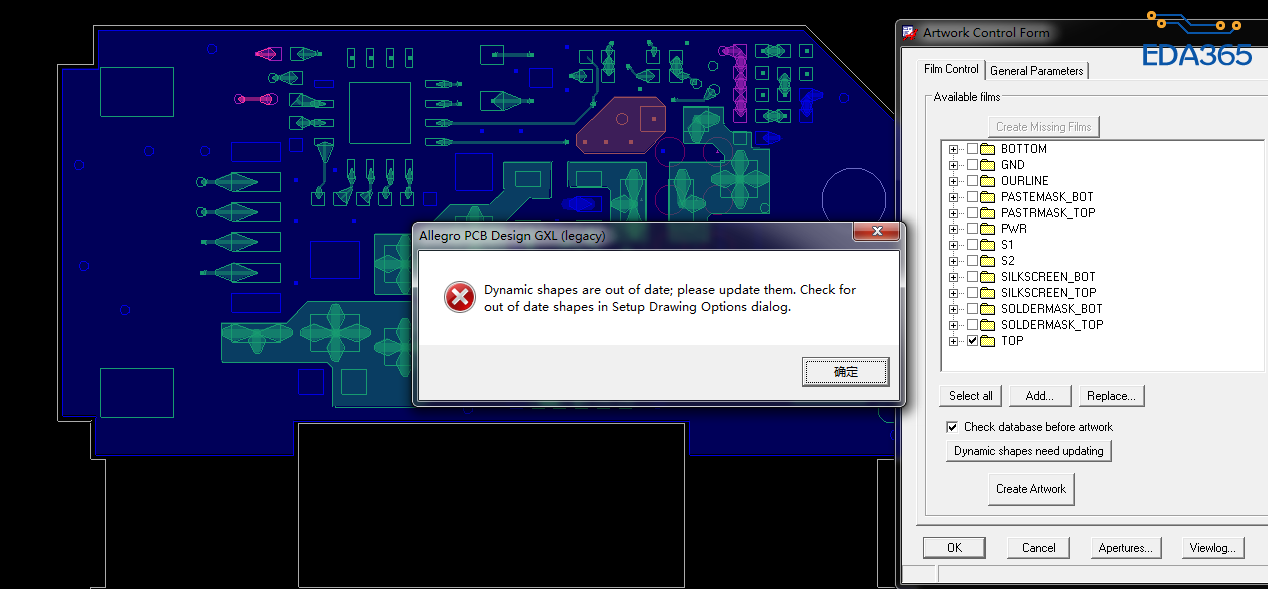

更新动态铜。

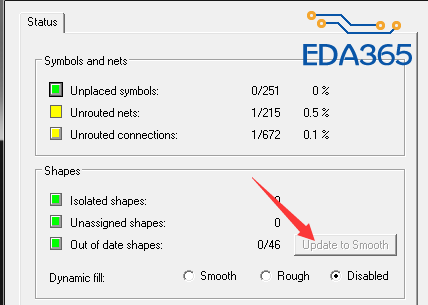

去更新drc那窗孔,更新drc和smooth那里。

DYNAMIC SHAPE嘛,去REPORT里找位置。然后放大,删掉。

你可以把Gerber文件提示的错误贴上来看看的

7楼说的对,要做一下这个工作。然后就可以。 目前正在报一些outline的问题,我正在调整中。

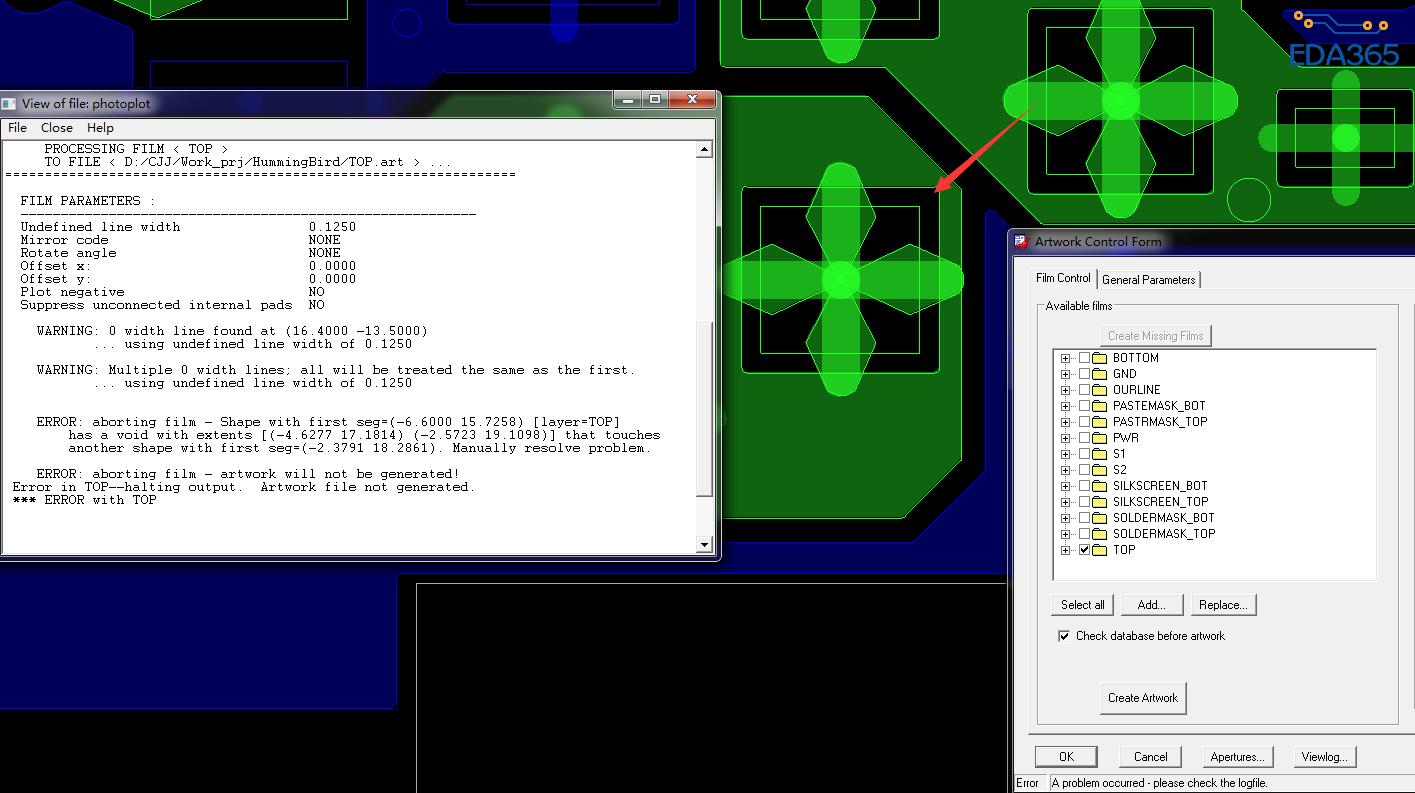

目前又遇到一个问题,在出Gerber时又报错了。提示有一个空白铜,但是我找到后发现是一个pad的位置,请问一下这是什么问题?


你根据警告那边的坐标点,找到位置,应该是下面有重复的铜
