DRC强迫症
录入:edatop.com 点击:

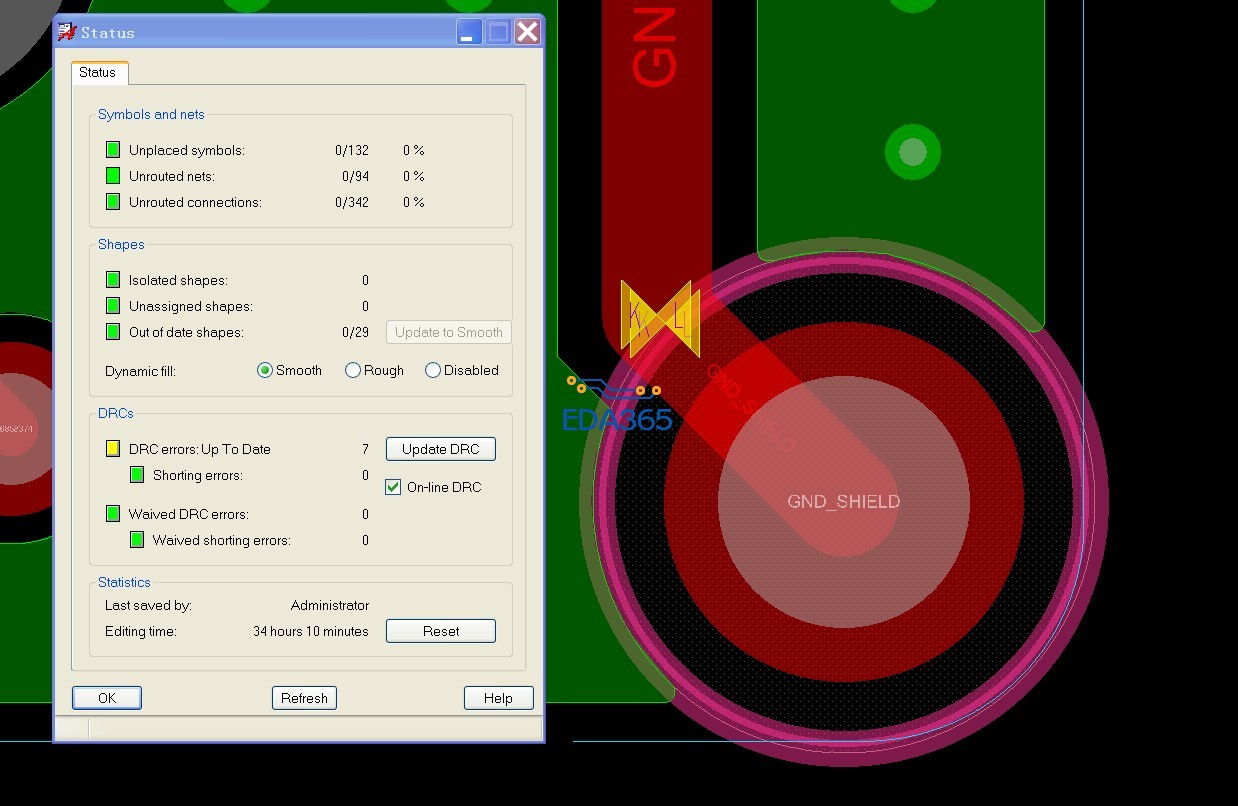

这个螺丝孔设置了keepout防止gnd铺铜进来, 但是现在必须要走线进来、报DRC了 ,怎么在实现目的的前提下清除掉这个错误?
有朋友说,直接无视它,但是强迫症患者伤不起,希望status面板全是绿色的啊!
目前的笨办法是把keepout删掉 然后把每层这个位置的铜挖空 但是是6层板 工作量好大
有没有比较好的办法呢?!
wavie掉

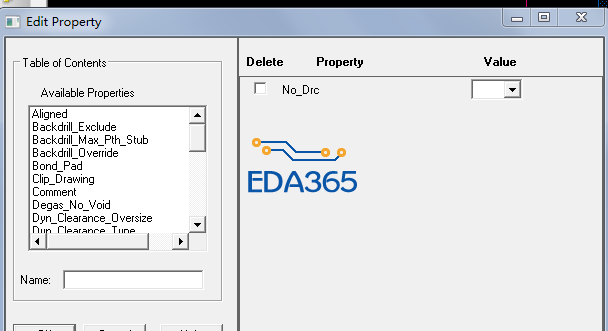

可以用这个,不显示。
设置SHAPE KEEPOUT
我觉得其他方法估计比你的笨方法还笨。除非有shape keep out
我一般同楼上的设No_Drc。有些无法设置的,就记住有几个DRC
建议使用 Shape Keepout
Shape Keepout 怎么弄
自己知道没有错,waive掉,注释一下好了。

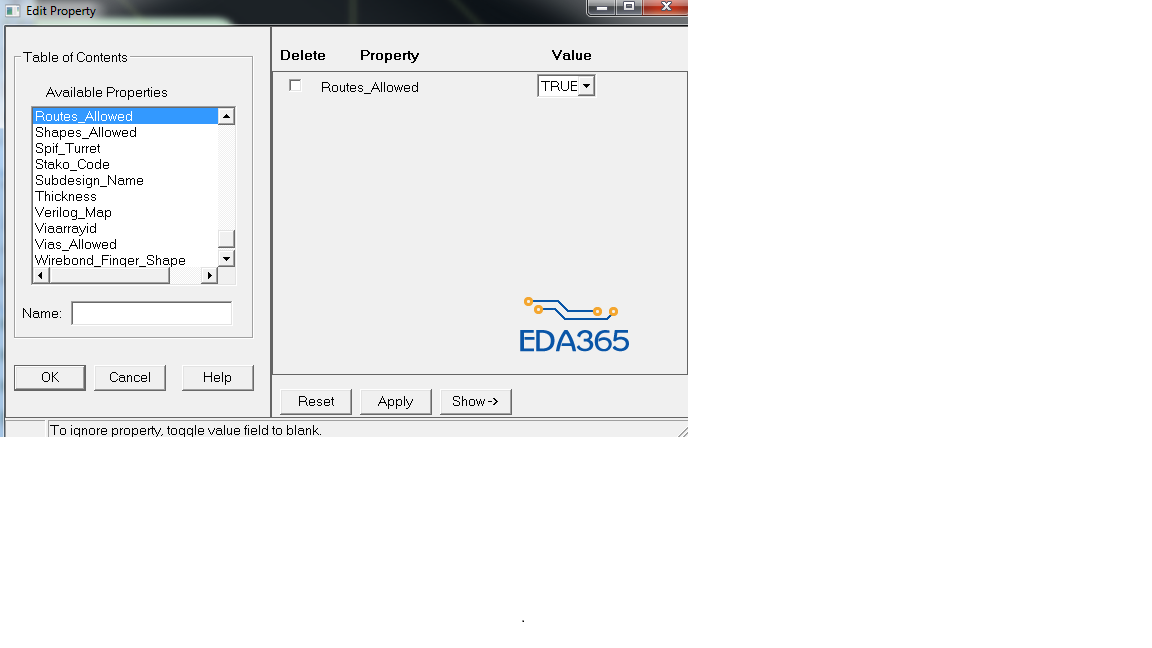

可以对keepout设置这个属性然后就不会有DRC了
这个强迫症得治
追求完美要看需要付出的代价,有时过于完美客户不一定买账。
10楼正解,之前我们就是这样处理的
但是不是有DRC不能出gerber吗
keepout层不要用all嘛,就定那几个层不就好了?
