对于异形焊盘加泪滴的问题

录入：edatop.com 点击：

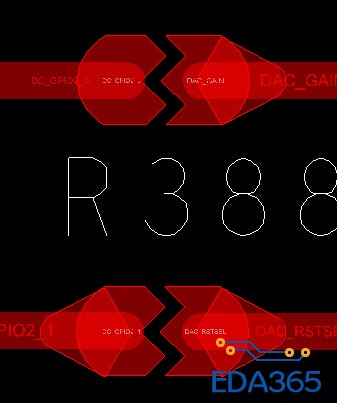

应老板要求，对异形焊盘加泪滴，在route->gloss->parameters里勾选上pads as shapes，然后对器件添加泪滴，但是这时候出问题了，有些能够添加上，有些却不能添加，我是想明白cadence是如何限制这个的，有规则设置么?如图

左上的焊盘为什么添加不上泪滴

加不上那就只能手动了。、

重新加边再试试，可能是软件问题，实在不行只能手动添加上

谢谢 @bin6405404 @杰1111 ，找到问题了，是因为设计元件封装时精度设置太细，在绘制PCB时，由于精度较高，使得自动加泪滴的条件不容易满足，谢谢两位。

泪滴是为了加强机构特性
所以可以不加
但是在机械孔之类
还是建议增加
