ALLEGRO 执行Logic->Auto Rename Refdes。元件重命名后出异常，怎么改？
录入：edatop.com 点击：

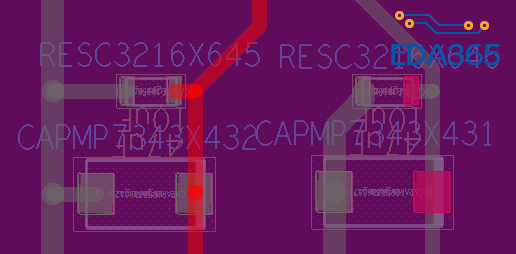

我想将图片中元件名批量改成 Ｒ* Ｃ* 。
这个是不是库里默认那个啊?貌似把库里的refdes改了再重排应该就行了吧，你试试。
不建议在PCB中改refdes，上面显示的异常应该是系统自动修改的，
Logic->Part Logic... 之後就會列出所有零件,在針對你要修改的變更
你这图片里面显示蓝色的是封装名、黄色的是器件值，分属不同的层，元件编号是在Refdes/silkscreen_Top和Refdes/silkscreen_bottom。修改元件编号要么在原理图中进行(设计启动后不建议原理图重排元件编号)，要么用Logic->Auto Rename Refdes。
遇到相同问题，请问后来是怎么解决的?
这个问题我以前遇到过。rename- more选项 - 前缀字符都不要带，都拿掉。
下面的图片不知道能上传不
