ORCAD 16.6 PCB放置元件遇到的问题,请大神指导
录入：edatop.com 点击：

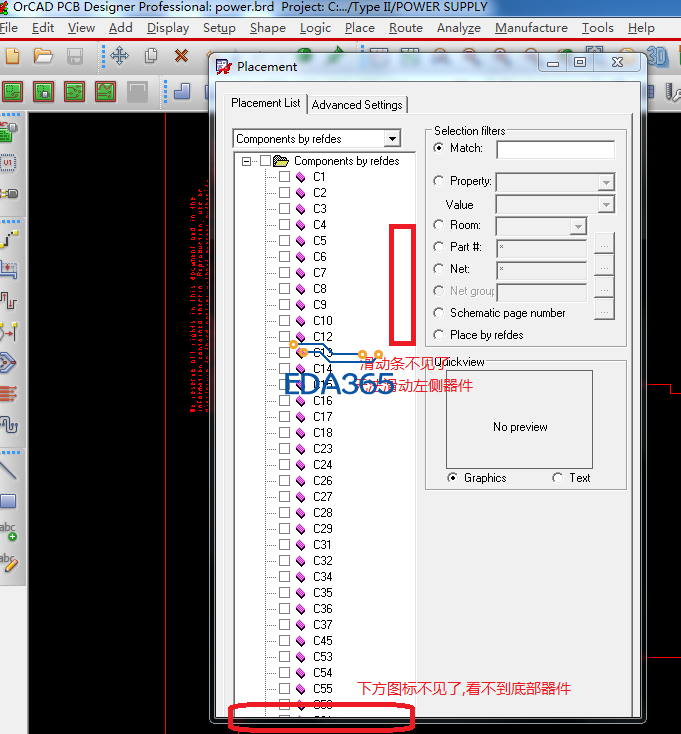

ORCAD 16.6,在画PCB时遇到如下问题,手动放置器件时,placement界面的右侧滑动条以及下方的图标不见了,导致不能看到排在后面的器件,可以调整界面大小,但不能滑动器件,重启几次也依然是这样,请大神指教,谢谢！
1.先关闭allegro软件
2.把pcbenv目录下的allegro.geo文件删除后再开启试下
把对话框下边拉伸一下应该就可以了；

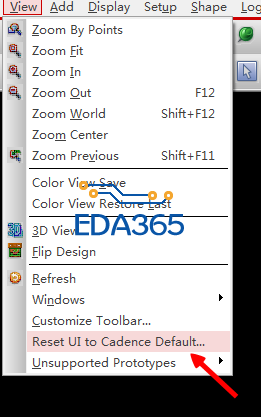

执行图示命令后再试下
对话框可以拉伸,但是拉不到底部,还是没有滑动条,底部的器件都没办法放置
试过了,还是老样子
终于可以了,困扰我好久了,谢小编！
