Package 封装PIN Number 太大问题

录入:edatop.com     点击:

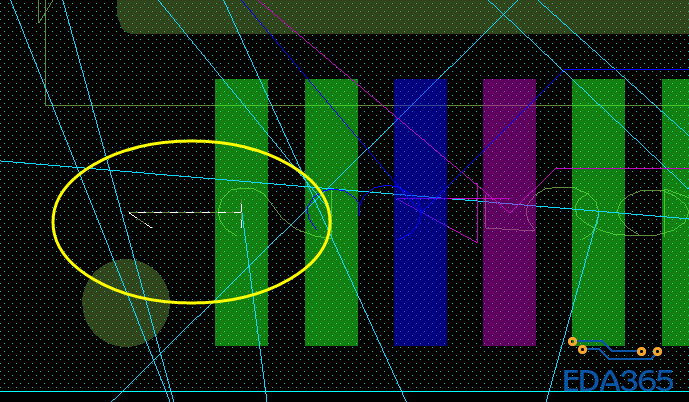

Package  封装PIN Number 感觉太大了,怎么再改小点,能不能像Expedition里面那样,正好放在焊盘里面,求指点。

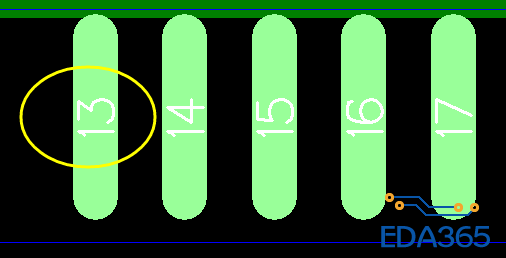

Expedition封装的PIN Number


修改PIN NUMBER所对应的字号大小;

修改字体大小呗。

我已经改到最小了

Setup->Design Parameter Editor->Text选项卡,点击Setup Text Sizes旁边的按钮,修改对应字号的Width Heigth等参数。

非常谢谢!

学习了
