关于设置约束里相同信号的孔打到一块报错的问题，求大神解决。谢谢
录入：edatop.com 点击：

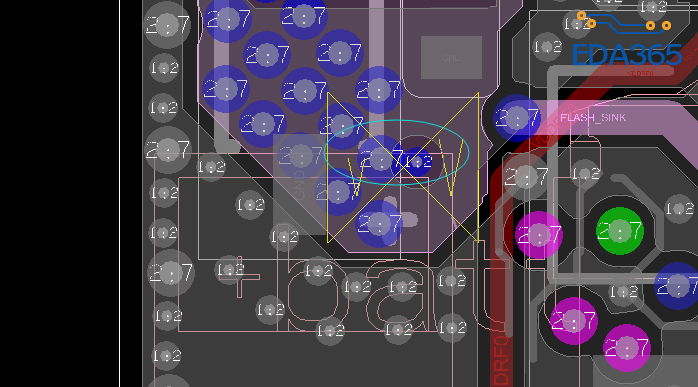

如上图所示，图中是两个信号相同的盲埋孔碰在一块报DRC了。我想知道这个报错的DRC间距是在哪里设置的?非常感谢（是在设置约束里的 Same Net Spacing 设置吗?大神们能否提供详细的设置说明）
在同网络间距里面设置下试试
....................................
在设置约束里的 Same Net Spacing 设置

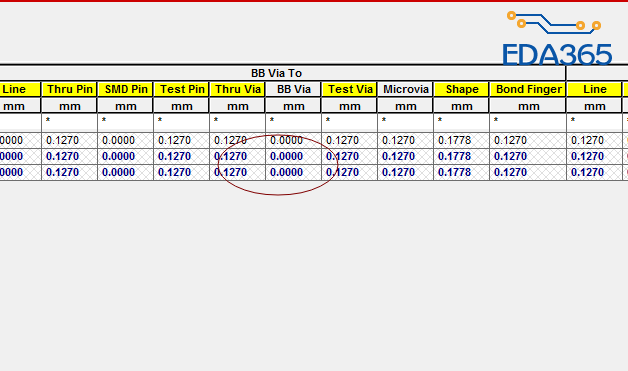

不是在那里设置吗?怎么这都是0，都还会报错呢?
.............................
两个孔的焊盘已经重叠了，挪开到不重叠就好了。
其实我是想设置让两个孔一碰到就报错。因为之前有过这样的情况，两个盲埋孔打到一块了，没报错，我也没注意。后面还是板厂发现了，所以我就是搞不懂为什么那里都没输入值，是0都会报错。
不是那里，我设了。应该还是在Same Net Spacing里设置的
............................................................
0也是有效数值，并不表示可以重叠，重叠的两个焊盘理论上间距是小于0的。
当然，如果把检查开关关掉，设置成什么数值都是无效的了，所以之前才会有这样的情况。

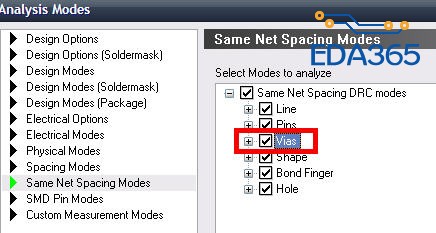

非常感谢，是在那里勾上了盲埋孔与盲埋孔才会报错的。
可以像11楼说的，打开检查DRC就可以了
