ALLEGRO如何将导入DXF文件变成板框

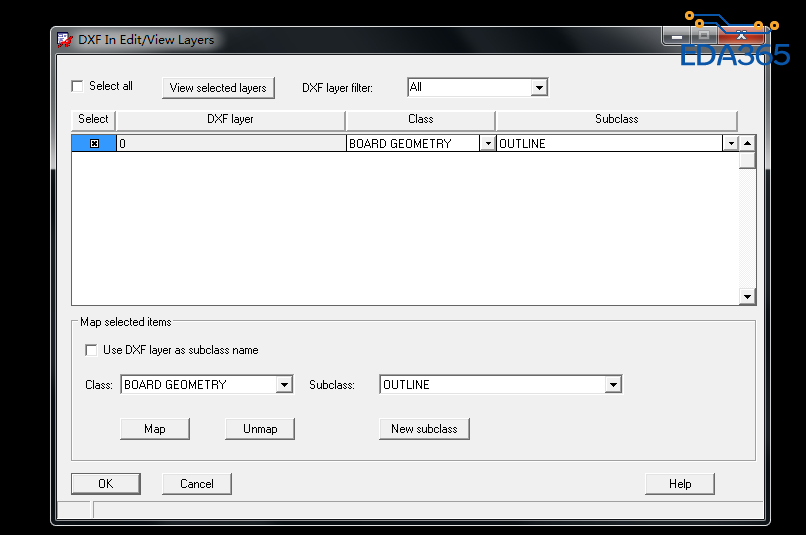

导入时直接导入到board-outline层就行了嘛。
用shape里面compose shape功能，在Option面板设置好板框层，借助temp Group功能选择封闭的线段以后，再Complete即可。
哈哈，我也在看这个问题，坐等答案了，
而且我导入的dxf文件，没有防止手拿的图案和安装孔。
dxf是啥文件，用cad画的么?
是的,是用AOUT CAD画的
导入在合成outline
怎么合成outline?这才是关键啊

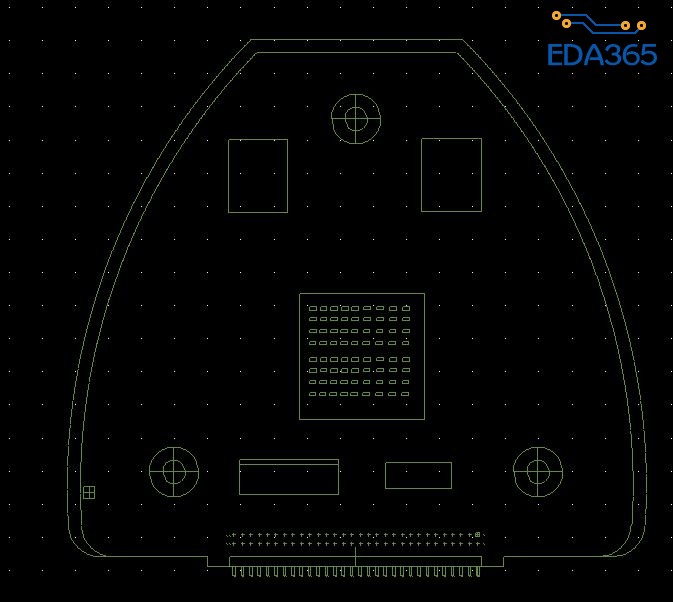

是封闭的曲线就直接zcopy到outline，如果不是，用shape里面compose shape功能，将lines compose成一个shape 直接compose到outline层即可。
导入时直接导入到board-outline层就行了嘛。
如果想要封闭的shape就用一楼的办法，如果不想要shape就直接change成outline就可以。
是的,是用AOUT CAD画的
