别人的PCB里的标识怎么导出来自己用
录入：edatop.com 点击：
比如CE标识，板材防火等级表示，防静电标识，怎样从别人的PCB中导出来，单独导出LIBRARY好像不行吧.
如果他做的是封装的形式是可以导出到封装库中的！
如果是封装形式，可以用File->Export->Libraries命令导出；
如果是丝印或shape形式，可以输出Subdrawing输出然后在其他板上导入，或导入到新建的一个Format symbol中去，以后用起来就方便了。
好的，明白，我去实现。
做成mechanical symbol的话应用应该更灵活吧
mechanical symbol一般用于将结构图做成封装，不过两种形式都可以，没有强制要求，习惯就好。
file---export---Sub-drawing
具体操作我已实现，做成mechnical symbol，在PCB中调用，问题是，MECHANICAL symbol有路径吗，我做成了以后，在放置区没看到我做的

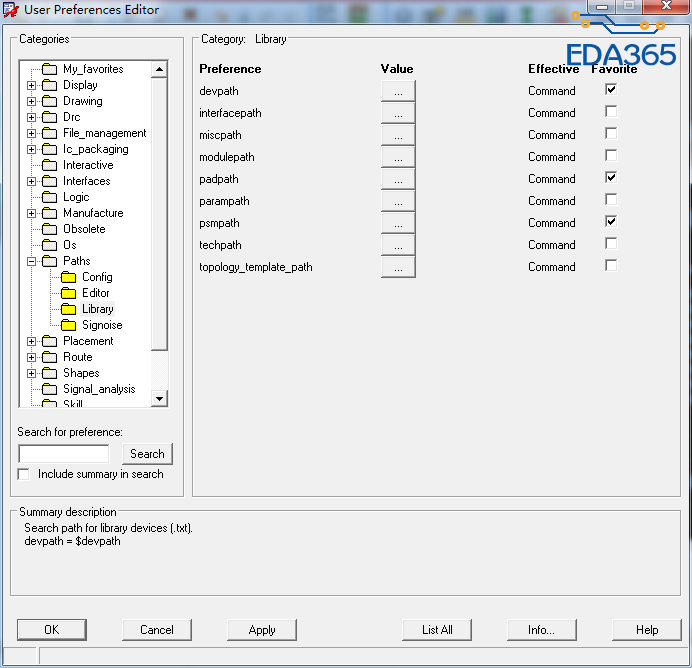

PSMPATH就是MECHANICAL symbol路径
放置的时候，在Advanced Settings标签页中勾选Library
9楼正解！
