谁知道滴水焊盘怎么做吗
录入：edatop.com 点击：

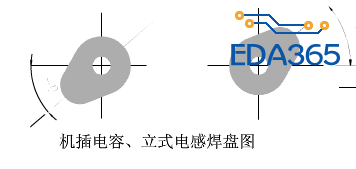

机插器件，焊接前把腿弯一下，焊盘不是规则的圆形，这种焊盘该怎么做谁知道?
就是做异形焊盘的做法呗，
先做一个shape symbol，然后调入到焊盘里，
知道thermal么?就跟做thermal差不多的意思。
似乎是焊盘加泪滴呀
我知道这个是异形焊盘，可是这个形状怎么弄出来呢?
我的是笨方法，你可以回复小编问问。
真想做那样，就画个大圆和一个小圆，然后在画个切线连起来。然后合并，就是得算好位置。
也可以跟小编说的一样加泪滴。就是不知道要不要开阻焊啊
这就是焊盘加泪滴的效果啊
直接添加泪滴只能添加在线路的方向上，因为插件类需要弯腿焊接，那么往哪个方向弯是需要综合考虑
16.3版
做了一下，还是挺简单的，shape-polygon-arc，画完圆弧，把arc改成line，画切线。
泪滴，也叫拖锡焊盘
