两个通孔之间的Top和bottom连接线问题？
录入：edatop.com 点击：
请教大家一个问题：
比如说两个通孔之间，我在Top层使用导线连接，为了增加导电能力，我希望在Bottom层将这两点再次连接。
现在遇到的情况是如果Top层连接，则Bottom层会被软件自动过滤掉。
我觉得应该跟哪个rule有关，找了半天没找到，只好请教大家了。
比如说两个通孔之间，我在Top层使用导线连接，为了增加导电能力，我希望在Bottom层将这两点再次连接。
现在遇到的情况是如果Top层连接，则Bottom层会被软件自动过滤掉。
我觉得应该跟哪个rule有关，找了半天没找到，只好请教大家了。

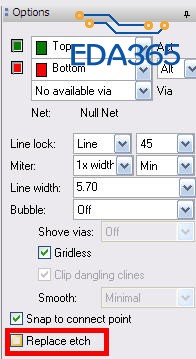

执行布线命令后，Options面板中Replace etch选项不要勾选，然后再去布线。
多谢小编，完美解决了我的问题。
用完记得勾回去，不然布线时，容易有多余线段。
好的。
小心~多余线段
这招我还没注意
有学了一招
谢谢
学习了，
感謝分享~~
