ALLEGRO新手遇到问题求助

录入：edatop.com 点击：

BRD文件之前是可以正常打开的。但早上根据教程设置了extents之后，再无论打开什么都是空的界面，什么也没有。点关闭会提示是否保存这个文件。
是什么情况?怎么能让PCB显示出来呢

怎么都没人啊

你确定你打开的是同一张图吗?你可以截图传上来大家看看嘛

板名不能有括号

也不能用点或者非法符号！

设置的那是啥?
打开的是空板子吧..是不是修改user preferences了?把那个记录上次打开的文件关了吧

是不是 extents 设置得过小?

这个我调过了，调大调小都没用

确实是按照教程设置过这里，但我只设置了cursor这项，
我想问下你说的把上次打开的文件关了，这项我觉得有可能，关键是我是新手，不知道怎么关，软件关掉再打开都没用的。但是一点关闭会提示是否保存这个文件

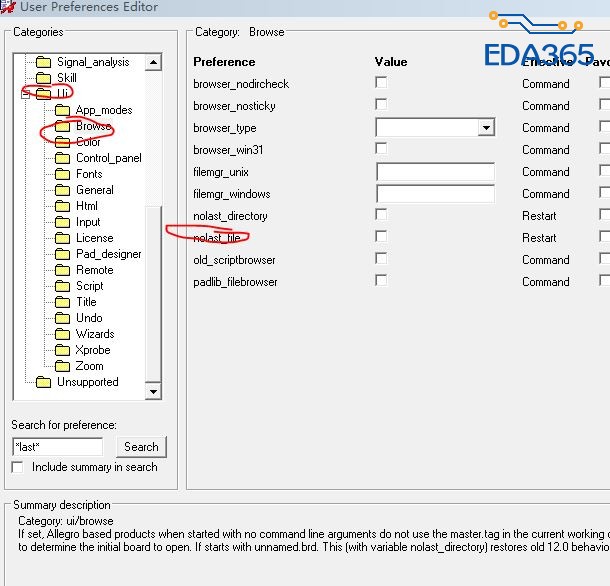

看看是不是这个,重启生效,点上和关掉都试一下~
