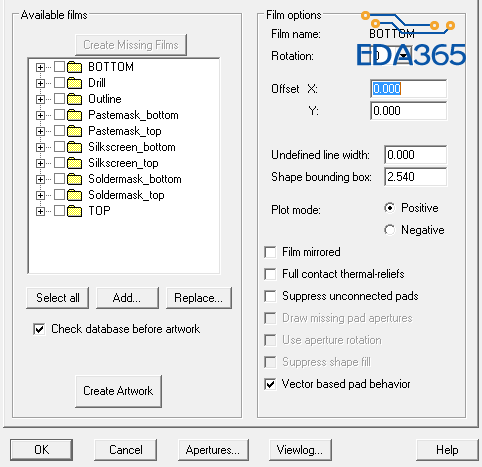

Allegro出光绘文件前处理Undefined line width 被默认0.000

问题解决了，原来默认为输入3位小数，我输入4位之后被置0

一般设置为0.05

INch单位，我们设置为5

这个设置是outline层的线宽，如果你板中的outline层的线宽有加粗，你这里为0也无所谓了

WARNING: text composed 0 width line found at (1.361 11.111)
           ... using undefined line width of 0.152
    WARNING: text having Multiple 0 width lines; all will be treated the same as the first.
           ... using undefined line width of 0.152
这类警告对出PCB板应该没有什么影响吧?

WARNING: text composed 0 width line found at (1.361 11.111)
           ... using undefined line width of 0.152
    WARNING: text having Multiple 0 width lines; all will be treated the same as the first.
           ... using undefined line width of 0.152
这类警告对出PCB板应该没有什么影响吧?

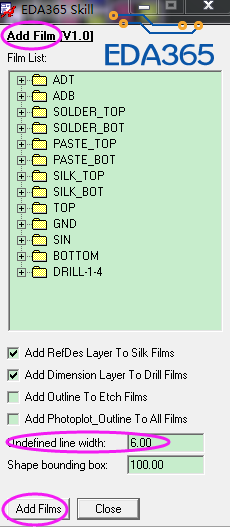

采用EDA Skill中Output Tools里面的设置

没有影响，已经自动改成0.152线宽了。
