哪位大侠知道Error Duplicate Pin Name 如何避免？
录入：edatop.com 点击：

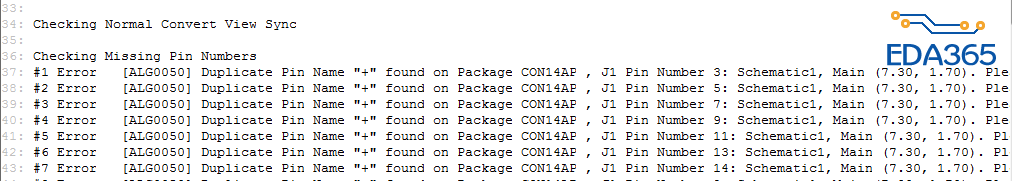

如图
哪位大侠知道 DRC “Run Physical Rules” 时出现的错误Error [ALG0050] Duplicate Pin Name 如何处理?除了更改Part Pin Name有没有更好的办法?也就是在重复出现相同Pin（像GND，VDD，NC这样的Pin），在DRC “Run Physical Rules” 时不会报错，谢谢！
哪位大侠知道 DRC “Run Physical Rules” 时出现的错误Error [ALG0050] Duplicate Pin Name 如何处理?除了更改Part Pin Name有没有更好的办法?也就是在重复出现相同Pin（像GND，VDD，NC这样的Pin），在DRC “Run Physical Rules” 时不会报错，谢谢！
有两种办法：
1、建符号封装时，把Pin Name命名成不一样的名称；

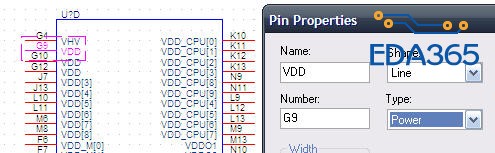

2、将Pin Name定义为Power属性，但是Pin Name相同的在PCB上会成为同一个网络；
在Allegro中Pin Name和Net都表示网络连接吗?在AD中，Pin name和Net没有关联，不反应网络连接。
Pin Name用于表示管脚功能，Pin Number用于与PCB封装管脚编号对应。
