allegro PCB中误删除元件RefDes

录入：edatop.com 点击：

allegro PCB中误删除元件RefDes后，除了Update symbol方式以外，怎样重新恢复显示?

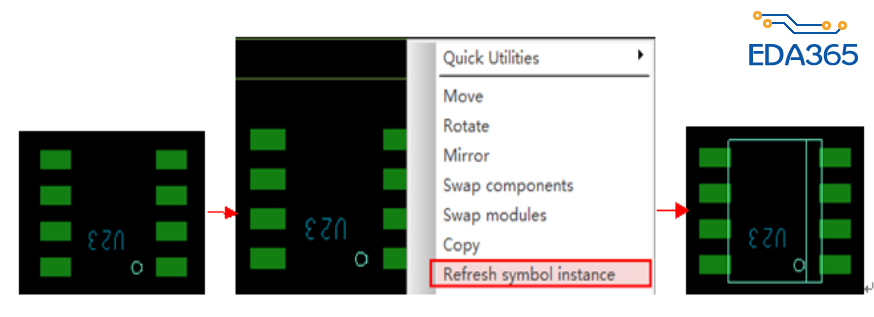

place/update symbol 更新一下对应的封装即可

方法有几个，可以将器件删掉再放下来。

将器件删除后，重新放置~

placement edit,

更新封装后，元件对应走线背自动删除了。如果选择Ignore FIXED property后，走线与PAD之间需要重新点击先走线，不然会出现未连接的DRC，这样很麻烦。我知道PADS中在PCB设计是元件RefDS背删除后，通过属性对话框是可以重新打开的，Candence貌似不行?

注意下面的选项选择，Ripup Etch是更新器件的同时将电气连接线删除，你估计是把这个选中了。不要全部都选。

谢谢

place/update symbol 更新一下对应的封装即可正解
